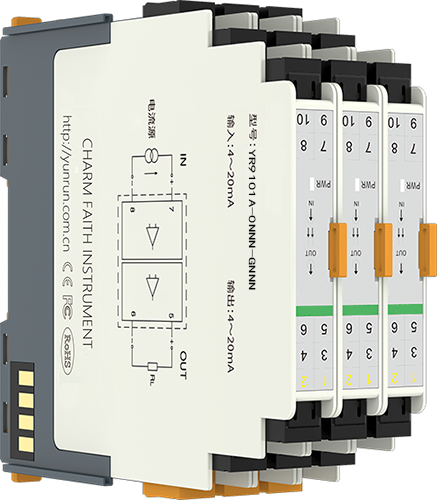

一入一出和二入二出無源信號隔離器外形

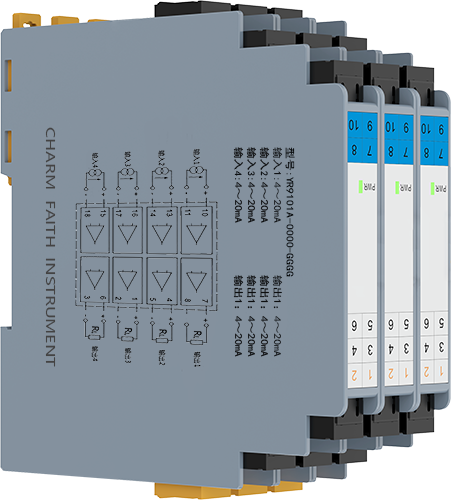

三入三出和四入四出無源信號隔離器外形
常用無源信號隔離器舉例
一入一出無源信號隔離器：YR9101A-0NNN-GNNN
二入二出無源信號隔離器：YR9101A-00NN-GGNN/相當于2臺一入一出無源信號隔離器
三入三出無源信號隔離器：YR9101A-000N-GGGN/相當于3臺一入一出無源信號隔離器
四入四出無源信號隔離器：YR9101A-0000-GGGG/相當于4臺一入一出無源信號隔離器
輸入側獲取能量無源信號隔離器特點
1、易連接、長壽命
2、輸入、輸出間隔離
3、外形小巧，厚度僅為13.3mm(一入一出和一入二出)或18.3mm(三入三出和四入四出)
4、DIN35mm導軌安裝，拔插式端子
5、高精度，高穩定性，高可靠性，低功耗設計，極低溫度漂
無源信號隔離器技術指標
最小工作電流：＜20μA
壓降：＜1.8V
過載：100mA，30V
響應時間：＜0.05s(0-90%)(TYP)
波紋：＜10mVrms
傳輸誤差：0.1%的終值(0-500Ω負載)
附加誤差：0.05%的測量值/100Ω負載
溫度系數：15ppm/k的測量值/100負載
耐壓強度：500VDC時100MΩ以上，1500VAC/分鐘
電磁兼容性：符合GB/T18268工業設備應用要求(等同IEC61326-1)
工作溫度：-25℃～+85℃
工作濕度：＜90%RH(無凝結水)
外殼材料：PC+ABS阻燃
重量：一入一出、二入二出無源信號隔離器約70g；三入三出、四入四出無源信號隔離器約200g；
外形尺寸：厚13.3×寬113×高121mm(一入二出和二入二出)；厚18.3×寬108×高110mm(三入三出和四入四出)
輸入側獲取能量無源信號隔離器選型表
YR9101A-①②③④-⑤⑥⑦⑧
①第一通道輸入信號類型
[1]：0-10mA[輸入阻抗=負載+80Ω(RL)]
[2]：0-20mA[輸入阻抗=負載+80Ω(RL)]
[0]：4-20mA[輸入阻抗=負載+80Ω(RL)]
②第二通道輸入信號類型
[N]：無第二通道輸入
[1]：0-10mA[輸入阻抗=負載+80Ω(RL)]
[2]：0-20mA[輸入阻抗=負載+80Ω(RL)]
[1]：4-20mA[輸入阻抗=負載+80Ω(RL)]
③第三通道輸入信號類型
[N]：無第三通道輸入
[1]：0-10mA[輸入阻抗=負載+80Ω(RL)]
[2]：0-20mA[輸入阻抗=負載+80Ω(RL)]
[1]：4-20mA[輸入阻抗=負載+80Ω(RL)]
④第四通道輸入信號類型
[N]：無第四通道輸入
[1]：0-10mA[輸入阻抗=負載+80Ω(RL)]
[2]：0-20mA[輸入阻抗=負載+80Ω(RL)]
[1]：4-20mA[輸入阻抗=負載+80Ω(RL)]
⑤第一通道輸入對應輸出
[E]：0-10mA輸出(輸出負載≤500Ω)
[F]：0-20mA輸出(輸出負載≤500Ω)
[G]：4-20mA輸出(輸出負載≤500Ω)
[D]：1-5V輸出(輸出負載≤500Ω)
⑥第二通道輸入對應輸出
[N]：無第二通道輸出
[E]：0-10mA輸出(輸出負載≤500Ω)
[F]：0-20mA輸出(輸出負載≤500Ω)
[G]：4-20mA輸出(輸出負載≤500Ω)
[D]：1-5V輸出(輸出負載≤500Ω)
⑦第三通道輸入對應輸出
[N]：無第三通道輸出
[E]：0-10mA輸出(輸出負載≤500Ω)
[F]：0-20mA輸出(輸出負載≤500Ω)
[G]：4-20mA輸出(輸出負載≤500Ω)
[D]：1-5V輸出
⑧第四通道輸入對應輸出
[N]：無第四通道輸出
[E]：0-10mA輸出(輸出負載≤500Ω)
[F]：0-20mA輸出(輸出負載≤500Ω)
[G]：4-20mA輸出(輸出負載≤500Ω)
[D]：1-5V輸出(輸出負載≤500Ω)
注意：輸入信號所有通道必須一樣；輸出信號所有通道必須一樣。
無源信號隔離器接線圖
1、一入一出/二入二出輸入側獲取能量無源信號隔離器接線圖

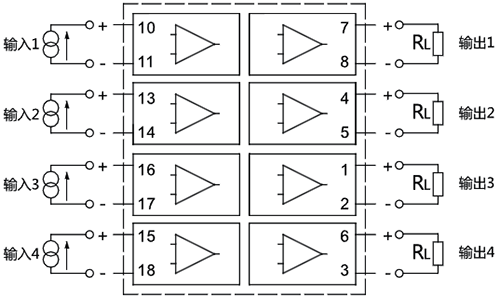

2、三入三出和四入四出輸入側獲取能量無源信號隔離器接線圖
