單晶硅衛生型絕壓變送器用于測量液體、氣體或蒸汽的液位、密度及壓力，然后將其轉變為4-20mA+HART電流信號輸出。YR-ER103-S也可與HART手持終端或HART Modem相互通信，進行參數設定、過程監控等。
單晶硅衛生型絕壓變送器原理
1、中心傳感單元采用全球領先高精度硅技術-瑞士ROCKSENSOR單晶硅壓力傳感器和電路，鉑金級精度(YR-ER103-SA精度為±0.05%；YR-ER103-SB精度為±0.075%；YR-ER103-SC精度為±0.1%)
2、單晶硅衛生型絕壓變送器YR-ER103-S為專利雙過載保護膜片設計
3、單晶硅衛生型絕壓變送器優異的靜壓性能，遠非同場合電容式產品所能媲比，靜壓誤差最優可控制在±0.05%/10MPa以內
4、單晶硅衛生型絕壓變送器最高100:1的量程比調節
5、單晶硅衛生型絕壓變送器電磁兼容性(EMC)符合GB/T 18268.1-2008
6、極高穩定性、可靠性和極低溫度漂移，衛生型絕壓變送器零點、精和重復性度多年不變，長期運行免維護
7、三種報警電流輸出模式用戶可選擇
8、衛生型絕壓變送器可自由編程組態，總線標準4-20mA+HART輸出
單晶硅衛生型絕壓變送器技術參數
單晶硅衛生型絕壓變送器YR-ER103S除量程范圍外，其他技術指標與衛生型壓力變送器YR-ER102-S完全一致，在此不再累述。

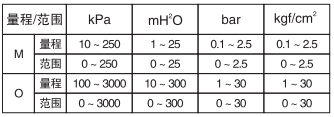

量程范圍
單晶硅衛生型絕壓變送器選型表
YR-ER103-S①②③④⑤⑥⑦⑧⑨⑩/注A
①精度
[A]：±0.05%精度單晶硅衛生型壓力變送器
[B]：±0.75%精度單晶硅衛生型壓力變送器
[C]：±0.1%精度單晶硅衛生型壓力變送器
②量程
[M]：0-10kPa～250kPa(0-1～25mH2O)/(0-100～2500mbar)
[O]：0-100kPa～3MPa(0-10～300mH2O)/(0-1～30bar)
③膜片材質/填充液
[A]：不銹鋼316L/硅油
[C]：哈氏合金C/硅油
[X]：不銹鋼316L/植物油
[Y]：哈氏合金C/植物油
[T]：特殊定制生產
④單晶硅衛生型壓力變送器過程連接
[A]：衛生型接口DIN 32676 DN25/ISO 2852 DN25
[B]：衛生型接口DIN 32676 DN40/ISO 2852 DN38
[C]：衛生型接口DIN 32676 DN50/ISO 2852 DN51
[D]：衛生型接口ISO 2852 DN76.1
[E]：衛生型接口DIN 1185 DN40
[F]：衛生型接口DIN 1185 DN40
⑤毛細管長度[注1]
[0]：無
[1]：1m
[2]：2m
[3]：3m
[4]：4m
[5]：5m
[6]：6m
[S]：特殊長度
⑥安裝支架
[N]：無[注3]
[1]：不銹鋼
[2]：鍍鋅碳鋼 (標準配置)
⑦液晶顯示
[N]：YR-ER103-SA/B/C無顯示表頭
[1]：YR-ER103-SA/B/C帶液晶表頭
[2]：YR-ER103-SA/B/C帶背光液晶表頭
⑧防爆選項
[N]：基本型
[A]：本安型單晶硅衛生型壓力變送器
[D]：隔爆型單晶硅衛生型壓力變送器
⑨壓力變送器現場安裝位號標牌
[N]：無
[1]：位號位于銘牌內
[2]：懸掛式不銹鋼位號標牌
⑩文件要求
[N]：無
[1]：檢測報告
[2]：檢測報告+材質報告
[注1]：毛細管的長度與過程接口的對應關系表(X為不建議)
[注A]：/附加規格選型代碼
[注3]：直接安裝式不需要選安裝支架，則第6項選N
單晶硅衛生型絕壓變送器選型舉例
例：YR-ER103-SCMAA0N1N1N
[YR-ER102-S]：單晶硅衛生型絕壓變送器
[C]：±0.1%精度單晶硅衛生型絕壓變送器
[M]：量程為0-10kPa～250kPa(0-1～25mH2O)/(0-100～2500mbar)
[A]：觸液部分膜片材質為不銹鋼316L，填充液為硅油
[A]：過程連接接口：衛生型接口DIN 32676 DN25/ISO 2852 DN25
[0]：無毛細管，直接安裝式
[N]：衛生型絕壓變送器無安裝支架
[1]：衛生型絕壓變送器帶液晶表頭
[N]：基本型(非防爆絕壓變送器)
[1]：絕壓變送器安置位置位號位號位于銘牌內
[N]：無文件要求
單晶硅衛生型絕壓變送器電氣接線圖
絕壓、表壓和真空度的關系
1、常用的壓力變送器一般為表壓變送器，壓力變送器所顯示的讀數是變送器內壓力比大氣壓高出的值，而非變送器內壓力的實際值。若壓力變送器內、外壓力相等，則壓力變送器的讀數為零。壓力的實際數值稱為絕對壓力(絕壓)，從壓力變送器上讀得的壓力值稱為表壓，兩者的關系為：絕壓=大氣壓+表壓
2、真空表上的度數是所測實際壓力比大氣壓力要低的值，稱為真空度。真空度與絕壓之間的關系為：絕壓=大氣壓-真空度
所以真空度越高，說明絕壓越低。真空度也是表壓的絕對值，例如真空度為90kPa，按表壓算就是-90kPa,因此工業上亦將真空度稱為負壓。
