SWP-201TC、SWP-201TR溫度變送器特點
1、SWP-201TC和SWP-201TR單路溫度變送器模塊為萬能輸入，可輸入熱電偶和熱電阻信號
2、香港昌暉SWP-201溫度變送模塊可選擇交流AC220V、直流DC24V和直流DC220供電方式
3、SWP-210TC熱電偶溫度變送器有自動冷端補償功能和斷偶保護功
4、通過SWP-20SHA顯示模塊或SWP-20PCA編程器可以顯示和修改變送器相關參數，用戶能自由改變量程和輸出
5、儀表全部采用進口元件、內部采用微處理器進行數學運算，具有高精度、高可靠性
6、SWP-201溫度變送器可用儀表內部開關改變儀表使用功能，可在單路溫度變送器、單路隔離配電器、單路信號隔離器之間轉換
SWP-201TC/TR主要技術指標
1、精度等級：0.5%F.S(標準出廠配置)或0.2%F.S
2、分辨率：±1字
3、測量范圍：-1999～9999字
4、零點遷移：輸入量程的-100%～+100%
5、冷端補償誤差：±1℃
6、斷偶保護：斷偶保護時間小于2s/FS
7、輸出信號：0-10mA(負載電阻<750Ω)； 4-20mA(負載電阻<500Ω)；0-5V(負載電阻≥250KΩ)；1-5V(負載電阻≥250KΩ)
8、通信輸出：接口方式--標準串行雙向通信接口：RS485或RS232C
9、儀表使用環境溫度：0-50℃；相對濕度≤85RH；避免強腐蝕氣
10、供電電壓：AC90-265V/50Hz或DC24V±10%
11、功耗：≤6W(AC220V電源供電)；≤6W(DC24V電源供電)
SWP-201TC/TR溫度變送器外形尺寸

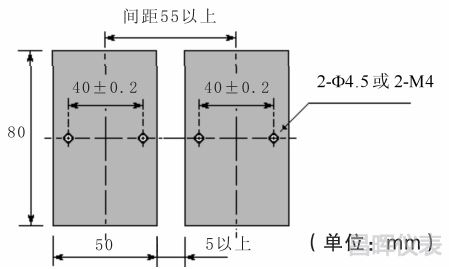

1、請按上圖設置安裝間距，防止溫度變送器散熱不好。
2、DIN導軌安裝時，請使用35mmDIN導軌安裝
3、使用匯線槽時，請將匯線槽安裝在距離本體20mm以上位置

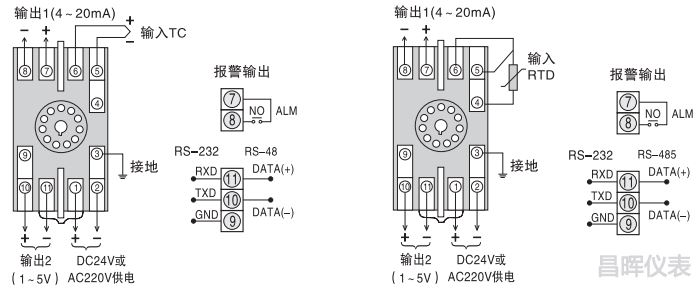

SWP-201TR/TC溫度變送器接線圖
SWP-201TC/SWP-201TR溫度變送器選型表
SWP-20①②-③-④⑤-⑥-⑦-⑧
①輸入通道數
[1]：單路信號輸入
②模塊功能
[TC]：熱電偶
[TR]：熱電阻
③輸入信號類型
[01]：B分度號
[02]：S分度號
[03]：K分度號
[04]：E分度號
[05]：T分度號
[06]：J分度號
[07]：WRe分度號
[08]：Pt100分度號
[09]： Pt100.1
[10]：Cu50分度號
[11]：Cu100分度號
④第一路輸出
[0]：無第一路輸出
[1]：1-5V
[2]：4-20mA
[3]：第一路輸出為報警觸點控制
[6]：第一路輸出為特殊規格
⑤第二路輸出
[0]：無第二路輸出
[1]：第二路輸出為1-5V
[2]：第二路輸出為4-20mA
[4]：RS232通訊接口
[5]：RS485通訊接口
[6]：第二路輸出為特殊規格
⑥輸出兩路隔離
[A]：兩路輸出帶光電隔離
[B]：兩路輸出不隔離
⑦供電方式
[省略]：AC220V供電
[W]：DC24V供電
[T]：AC90-260V供電(開關電源)
⑧顯示模塊
[省略]：無顯示，用戶在現場不能修改參數
[D]：有顯示和操作按鍵，能自由修改參數
選型舉例
例1：SWP-201TC-03-22-B
K分度號熱電偶輸入單路溫度變送器，第一路輸出4-20mA，第二路輸出4-20mA，兩路輸出不隔離，AC220V供電
例2：SWP-201TR-08-22-B
Pt100分度號鉑電阻輸入，第一路輸出4-20mA，第二路輸出4-20mA，兩路輸出不隔離，AC220V供電
例3：SWP-201TC-02-21-B
S分度號熱電偶輸入，第一路輸出4-20mA，第二路輸出1-5mA，兩路輸出不隔離，AC220V供電
例4：SWP-201TR-09-22-A
Pt100.1分度號鉑電阻輸入，第一路輸出4-20mA，第二路輸出4-20mA，兩路輸出帶光電隔離，AC220V供電
例5：SWP-201TC-03-25-B
K分度號熱電偶輸入，第一路輸出4-20mA，帶RS485通信，兩路輸出不隔離，AC220V供電
例6：SWP-201TR-10-22-A-W
Cu50分度號銅電阻輸入，第一路輸出4-20mA，第二路輸出4-20mA，兩路輸出帶光電隔離，DC24V供電
例7：SWP-201TC-03-22-A-T-D
K分度號熱電偶輸入，第一路/第二路輸出4-20mA，兩路輸出帶隔離，直流DC220V供電，變送器配SWP-20SHA顯示模塊
