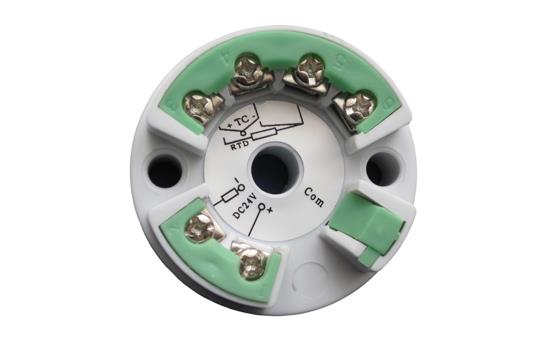

智能溫度變送器SWP-T101直接安裝于熱電偶、熱電阻接線盒內，將熱電偶或熱電阻信號轉化為二線制4-20mA輸出。智能溫度變送器為萬能輸入，用戶可用SWP-T101soft軟件自由修改變送器量程和進行智能溫度變送器校驗和參數修改。
SWP-T101特性
1、智能化非線性補償，萬能分度號輸入（可匹配所有熱電阻與熱電偶輸入信號），通過軟件可修改量程和校驗變送器。
2、帶有電源極性反接保護電路；智能溫度變送器線性化輸出二線制4-20mA標準電流信號。
3、智能溫度變送器全新概念計算機數字自動調校，獨特全開放用戶設定界面。
4、SWP-101帶冷端自動補償；采用環氧樹脂封裝工藝，智能溫度變送器防潮、防震。
5、支持網絡通訊，高精度全數字量傳輸，智能溫度變送器二線制RS-485接口，可掛1-64點。
6、方便組態。界面友好的溫度設定軟件SWP-T101 soft兼容Windows3.1/3.11/95/98/ME。
7、全部采用優質進口電子元件，性能可靠，高性價比。價格相當于模擬溫度變送器價格。

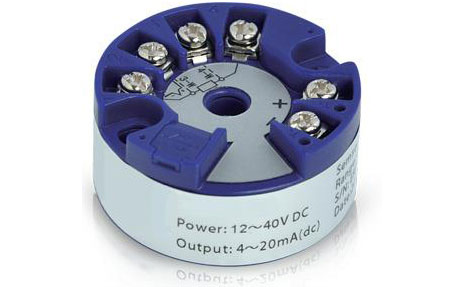

SWP-T101是昌暉儀表2003年推出的智能溫度變送器，現在我們引進美國技術和工藝生產能與歐美進口溫度變送器性能媲美的溫度變送器YR-ER213(精度為0.1%)，用戶選型時我們推薦本廠主推產品YR-ER213智能溫度變送器。
SWP-T101技術指標
1、輸入信號：Pt100、Cu50、K、E、J、T、N、B、S分度號
2、供電電壓：12-30VDC
3、負載電阻：0-500Ω
4、輸出信號：4-20mA
5、精度等級：0.5%FS
6、溫度變送器穩定性：0.2%/年
7、分辨率：5μA
8、功耗：≤0.5W
9、工作環境溫度：-20～80℃；工作環境濕度：＜95%RH
10、重量：50克
SWP-T101智能溫度變送器選型表
SWP-T101□□/□-□
| | | |-------------------量程上限(20mA輸出對應量程)
| | |----------------------量程上限(4mA輸出對應量程)
| |-------------------------01 B分度號輸入 量程范圍:400-1800℃用戶按實際需要確認
| |-------------------------02 S分度號輸入 量程范圍：0-1600℃用戶按實際需要確認
| |-------------------------03 K分度號輸入 量程范圍：0-1300℃用戶按實際需要確認
| |-------------------------04 E分度號輸入 量程范圍：0-1000℃用戶按實際需要確認
| |-------------------------05 T分度號輸入 量程范圍：-199.9～320℃用戶按實際需要確認
| |-------------------------06 J分度號輸入 量程范圍：0-1200℃用戶按實際需要確認
| |-------------------------07 WRe分度號輸入 量程范圍：0-2300℃用戶按實際需要確認
| |-------------------------08 Pt100分度號 量程范圍：-200～650℃用戶按實際需要確認
| |-------------------------09 Pt100.1分度號 量程范圍：-99.9～199.9℃用戶按實際需要確認
| |-------------------------10 Cu50分度號 量程范圍：-50～150℃用戶按實際需要確認
| |-------------------------11 Cu100分度號 量程范圍：-50～150℃用戶按實際需要確認
|----------------------------TC 熱電偶智能溫度變送器
|----------------------------TR 熱電阻智能溫度變送器
溫度變送器選型舉例
熱電偶智能溫度變送器型號：SWP-T101TC03/0-1100 說明：K分度號輸入，量程為0-1300℃
鉑電阻智能溫度變送器型號：SWP-T101TR08/0-400 說明：輸入信號為Pt100,量程為0-400℃
智能溫度變送器SWP-T101接線圖
| 熱電阻溫度變送器接線 | 熱電偶溫度變送器接線 | 二線制輸出接線方式 | 通信接線 |
 |
 |
 |
TTL電平 |
SWP-T101變送器參數修改方法
1、在PC機上安裝SWP-T101 soft軟件。
2、通過編程器連接PC機和智能溫度變送器。
3、在PC機上打開SWP-T101 Soft編程菜單，選擇相關參數進行修改。
4、保存修改結果。
SWP-T101參數設置軟件使用說明
1、數據測試（F7)-------------------------進行儀表數據的實時監測
2、數據測試（F8)-------------------------進行儀表二級參數的修改（詳見參數設置表）
3、參數設置（F9)-------------------------完成“參數校對”后，使用該功能將所修改參數寫入變送器內存
附：參數設置表(表1）
| 參數名稱 | 參數符號 | 參數設置范圍 |
| 變送器輸入分度號 | 1SL0 | 代碼1-10可選 |
| 小數點 | 1SL1 | 代碼0-3可選 |
| 濾波時間 | 1SL2 | 保留參數 |
| 打印時間 | 1SL3 | 保留參數 |
| 顯示量程下限 | 1SLL | 全量程 |
| 顯示量程上限 | 1SLH | 全量程 |
| 顯示值零點遷移量 | 1Pb1 | 全量程 |
| 顯示值比例設定值 | 1KK1 | 0-1.999 |
| 模擬輸出下限 | 1DAL | 全量程(與顯示量程下限相同) |
| 模擬輸出上限 | 1DAH | 全量程(與顯示量程上限相同) |
| 模擬輸出零點遷移量 | 1DAP | 全量程 |
| 模擬輸出比例設定值 | 1DAK | 0-1.999 |
分度號設置表（表2）
| 分度號 | B | S | K | E | T | J | WRe | Cu50 | Pt100 | Pt100.1 |
| 代碼 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
