SWP-201IC模塊特點
1、內部采用微處理進行數學運算，可對各種非線性輸入信號進行精度極高的線性矯正。
2、配用SWP20SH顯示模塊，可將輸入信號所對應的測量值以數字方式直觀的顯示出來。
3、儀表標準出廠配置為AC220V電源，也可以提供DC24V供電儀表
4、SW-201IC變送輸出與主機隔離，具有1-5V或4-20mA輸出信號的選擇功能和斷線保護功能。
5、每一路輸入對應兩路4-20mA(或1-5VDC)輸出。
6、經過昌暉儀表制造有限公司持續的技術升級，SWP201系列隔離配電器SWP-201DL、熱電偶溫度變送器SWP-201TC、熱電阻溫度變送器SWP-201TR、信號隔離器SWP-201IC可以相互轉換，僅需要改變儀表內部撥盤位置就實現這三種功能的改變。特別有利于減少客戶備件庫存和提高現場通用性。
7、標準電流信號輸入時，儀表是一臺信號隔離器或配電器，通過改變儀表電路板上輸出撥盤開關位置就可以實現功能轉換。儀表外形比YR9034A信號隔離器大，精度、穩定性、可靠性和使用壽命可對比YR9034A。
SWP-201IC電流電壓轉換模塊技術指標
1、輸入信號：mV輸入(3-100mV)；V輸入(0-100VDC絕對值小于100V)；mA輸入(0-20mADC)
2、參數設定：由SWP20PCA編程器進行設定
3、響應時間：mV輸入時約500ms(時間常數)；V、mA輸入時約100ms(時間常數)
4、斷線保護：斷線保護僅在mV輸入下提供
5、共模抑制比：50Hz時，大于120dB
6、精度：0.5%FS

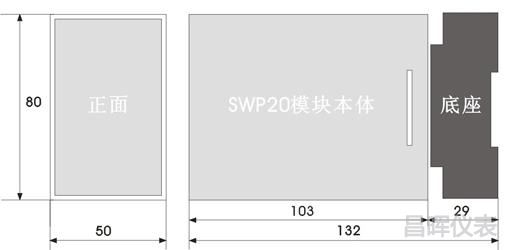

SWP-201IC外形尺寸

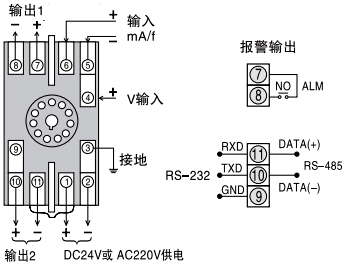

SWP-2011IC接線圖
SWP-201IC電流電壓轉換模塊選型表
SWP-20①②-③-④⑤-⑥-⑦-⑧
①輸入通道
[1]：單路信號輸入
②模塊功能
[IC]：電壓/電流轉換
③輸入信號
[12]：4-20mA
[13]：0-10mA
[14]：1-5V
[15]：0-5V
[16]：0-20mA
[17]：30-350Ω
[18]：特殊信號輸入
[19]：4-20mA開方
[20]：0-10mA開方
[21]：1-5V開方
[22]：0-5V開方
[24]：頻率(0-5kHz范圍)
④第一路輸出方式
[1]：1-5V
[2]：4-20mA
[3]：第一路輸出為報警觸點控制
[6]：特殊規格輸出
⑤第二路輸出方式
[0]：無第二路輸出(可省略)
[1]：第二路輸出為1-5V
[2]：第二路輸出為4-20mA
[3]：第二路輸出為報警觸點控制(選擇此功能時模塊的功能與YR9003A電流信號報警設定器功能完全一樣)
[4]：第二路輸出為RS232通訊接口
[5]：第二路輸出為RS485通訊接口
[6]：第二路輸出為特殊規格
⑥輸出兩路隔離
[A]：輸出兩路隔離
[B]：輸出信號第一路和第二路之間不隔離(常規出廠供貨)
⑦供電方式
[省略]：AC220V供電
[W]：DC24V供電
[T]：AC90-260V(開關電源)
⑧帶顯示模塊和按鍵
[省略]：標準配置
[D]：帶顯示和按鍵(用戶可通過顯示模塊和按鍵修改參數)
常用型號舉例
SWP-201IC-12-22-B
SWP-201IC-12-22-A
SWP-201IC-13-21-B
SWP-201IC-12-22-A
SWP-201IC-12-25-B
SWP-201IC-18-21-B
SWP-201IC-18-21-A
SWP-201IC-11-26-B
