測量管線的連接方式
1、測量管線與儀表根部閥應根據管道等級表采用螺紋連接、法蘭連接或承攬焊材連接型式。
2、測量管線(包括閥門和管件)之間的連接方式，宜采用用焊接方式(包括對焊和承擂燁插焊兩稱方式)，或卡套方式。
測量管線的材質
1、測量管線(包括閥門和管件)的材質，應根據被測介質的物性、溫度、壓力等級和所處環境條件等因素確定。
2、測量管線材質宜選用不銹鋼。
3、測量管線、管件和閥門宜選用同種材質。
4、分析儀表的取樣管線材質宜選用不銹鋼。
1、測量管線采用公制時，其外徑宜按下列規格選用，也可以根據工程具體要求，采用其他規格的管線。
①采用卡套連接時。外徑為Φ12mm
②采用對焊式連接時，外徑為Φ14mm或Φ18mm
③采用承插焊連接時，外徑為Φ14mm或Φ18mm
2、當測量管線采用公制尺寸時、其壁厚選用應符合本規范表的規定。
3、確定測量管線壁厚時，應注意工藝溫度對測量管線耐壓強度的影響。
4、測量管線采用英制時，宜為卡套連接。其管徑可以根據工程具體要求選用。
5、分析儀表的取樣管線管徑，宜選用Φ6×1、Φ8×1mm、Φ10×1mm，其快速回路的返回管線及排放管線管徑可適當放大。
氣動信號管線的選用
1、氣動信號管線，宜采用卡套或焊接的連接方式。
2、氣動信號管線管徑宜選用Φ6×1mm、Φ8×1mm、Φ10×1mm、Φ12×1.5mm，也可以根據工程具體要求采用其他規格。
3、氣動信號管線的材質，宜選用不銹鋼，也可以根據工程具體要求，采用其他材質
4、氣源管線的材質要求，應符合現行行業標準《儀表供氣設計規范》HG/T20510的有關規定。
|
壓力等級 |
壁厚 |
||
|
卡套連接方式 |
對焊連接方式 |
承插焊連接方式 |
|
|
≤PN160 |
1.5,2.0 |
2 |
3 |
|
≤PN260 |
- |
4 |
4 |
|
≤PN420 |
- |
4.5 |
5 |
測量管線及氣動管線的敷設

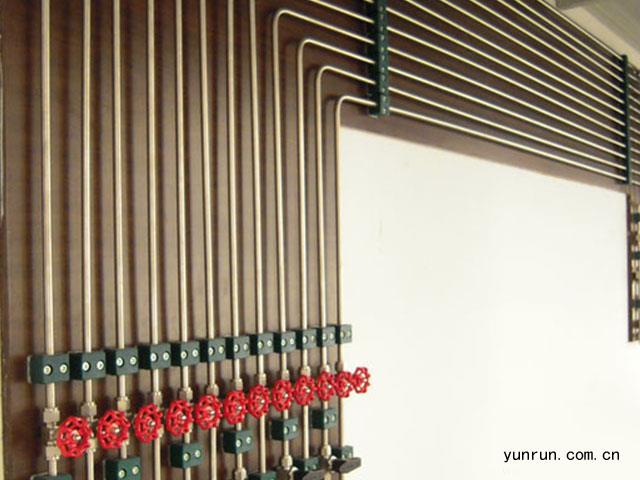

1、測量管線及氣動信號管線的敷設，應避開高溫、工藝介質排放口、腐蝕、振動及妨礙檢修等場所。
2、測量管線及氣動信號管線應采用架空敷設的方式，固定應可靠，減少彎曲和交叉。
3、對易凍、冷凝、凝固、結晶、汽化的被測介質，測量管線應采取伴熱或絕熱的方式，并符合現行行業標準《儀表及管線伴熱和絕熱設計規范》HG/T20514的有關規定。
4、測量管線的敷設時，應避免管線內產生附加靜壓頭、密度差及氣泡。
5、測量管線水平敷設時，應有l:10～1:100的坡度。當冷凝液或氣體難以自流返回工藝管道或設備時，對于液相介質，測量管線的最高點應設排氣裝置；對于氣相介質，測試管線的最低點應設排液裝置。當介質中含有沉淀物或污濁物時，測最管線的最低點應設排污裝置。
6、對于有毒、有腐蝕性和嚴重污染環境的介質，應排放到指定地點或裝置內的密閉排放系統。
7、到壓力等級大于或等于PN160的工況且根部閥為雙閥時，儀表排放閥應設置為雙閥或單閥加管帽。
8、測量管線上排放或排污的端門應設有堵頭，直接與大氣相連的儀表接口宜設不銹鋼保護網。
9、測量管線與高溫設備、管道相連時，應采取熱膨脹補償措施。
10、測量管線及氣動信號管線，應采用角鋼、扁鋼、U型螺栓固定支撐、支撐應固定在墻、柱子、框架、管架等上。測量管線及氣動信號管線所用支撐的間距應符合現行國家標準《自動化儀表工程施工及質量驗收規范》GB50093.
