為什么DFQ-2101G型操作器少接了短接線就出現故障

2020/6/14 22:12:09 人評論次瀏覽分類：二次儀表文章地址：http://www.fg316.com/tech/688.html

某廠使用有DFQ-2101型操作器(簡稱原型表)，后又購了其改進產品DFQ-2101G(簡稱改進型)。但在使用中發現改進型置“手動”及“強制手動”狀態時正常：但置“自動”狀態時，操作器會無規律地從“自動”狀態跳回到“手動”狀態(手動/自動系軟切換)，無法長時間保持在“自動”狀態；而且還發現其輸出指示指針有時會來回波動，且幅度較大，且一臺波動，盤上裝的同類操作器的輸出指示指針都會不同程度的波動，使幾個調節回路無法投入“自動”。昌暉儀表工程師在幫該廠解決這個技術問題時將操作器拆下調試校驗，一切正常。找了兩臺原型表代換改進型，在“自動”狀態時運行正常，而未換的6臺改進型故障依然同上。昌暉工程師首先想到了干擾，操作臺內配線多，電源線對信號線難免會有影響，但原型表可用，懷疑操作器改進型用了數字芯片，是否抗干擾能力太差？還是改進型不如原型表？與操作器制造廠聯系，廠方說：有干擾，建議檢查操作器外殼是否接地在輸出端并10μF電容一試。采取上述措施后，依然沒有改觀。

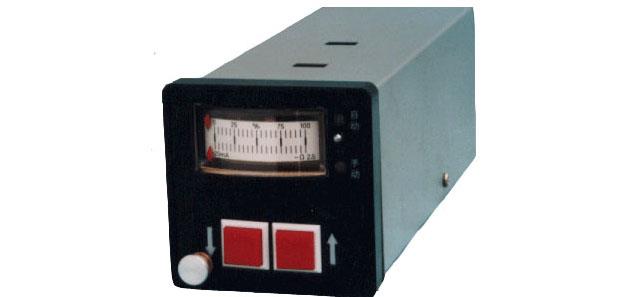

DFQ-2101G操作器

DFQ-2101G操作器
再認真閱讀操作器說明書，檢查接線，發現該操作器20號端子與2號端子未短接。仔細一想，以往用的電動Ⅲ型儀表，除隔離配電器外，其他單元的輸出回路，其負端已在表內與電位最低點信號公共線接好，用戶不必再接此線。而現在是操作器與人工智能調節器的模擬量輸出相連，經閱讀隨機手冊知，其輸出負線是浮空的。故障原因是否就在這呢？到現場把操作器20號端子和2號端子短接后，原來波動的輸出指示指針馬上穩定下來。對所有改進型加接了這根短接線后，上述故障再未出現過?？磥砩鲜龉收鲜怯捎谡{節器輸出信號負線浮空，干擾信號通過線間電容串入信號線，干擾信號經操作器輸入電阻和印制板與外殼的分布電容形成回路，因而產生了較大的共模干擾，且干擾又是隨機產生的，致使操作器失靈：而輸出線接公共線后，干擾電壓的影響比浮空時小多了，再回過頭翻閱一下電動Ⅲ型儀表講義，明明白白寫著：“至少它可以提醒我們在......不要忘了把信號線負線和24V電源負端連起來。”處理故障時把問題想復雜了，而忽視了這么簡單的細節，致使走了一段彎路。

隨著技術進步，操作器性能和可靠性已遠遠高于DFQ-2101型手操器，我們建議使用智能操作器代替DDZ-Ⅲ技術條件下的DFQ-2101型操作器。
