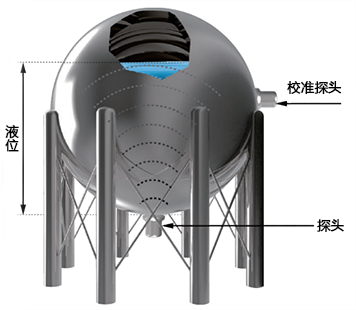

外貼式超聲波液位計在測量、安裝、維護時不動火、不清罐、不開孔、不停車。下圖為測量示意圖。
昌暉儀表是外貼式超聲波液位計生產廠家，本外貼式超聲波液位計檢查、使用、維護和校驗規程以YR-510WT型外貼式超聲波液位計為例。
外貼式超聲波液位計主要技術指標
測量介質：動力黏度小于30cP(1cP=10~Pa·s)的純凈液體
測量范圍：0.1～50m
供電：DC24V(18V~30V)
輸出信號：4-20mADC、Hart、Modbus
操作溫度：探頭：-50℃～+100℃；變送器：-40℃～+80℃
工作濕度范圍：0%～95%(外殼擰緊條件下)
防爆、防護、防腐等級：ExdⅡCT6Gb、IP67
測量準確度：0.5%FS，0.2%FS，0.1%FS
顯示：LCD
探頭安裝方式：磁吸、粘接
外貼式超聲波液位計檢查
1、觀察外貼式超聲波液位計變送器現場顯示應正常、準確；檢查現場接線應無松動，格蘭應壓緊電纜，儀表應無進水、腐蝕等情況，如異常，分別處理。如到年限應予以更換處理。
2、檢查外貼式超聲波液位計應無損壞。
3、應符合測量點的技術要求，如：環境溫度、測量范圍等。
4、檢查測量值應與實際值一致。
5、有遮陽避雨的保護措施。
6、檢查接線端子位置應正確、電纜密封塞應擰緊、外殼蓋應擰緊,
7、外貼式超聲波液位計顯示模塊應有準確顯示。
8、查DCS/PLC/SIS等系統，該表指示應正常。
外貼式超聲波液位計校驗
1、無條件安裝低位校準，高位校準條件不具備(液位到達校準探頭位置自動校準)
2、比對外貼式超聲波液位計參考液位零點，修改外部參數；
3、外貼式超聲波液位計不校準，校準信號不好，重新安裝校準探頭，涂抹硅油；
4、校準不成功，外貼式超聲波液位計硬件故障，聯系生產廠家客服人員。
外貼式超聲波液位計使用、維護與故障處理
1、外貼式超聲波液位計使用
①拆裝檢修各防爆結合面時，不得有劃痕碰傷。不可涂油漆，可涂少量潤滑油和少量防銹油；
②拆裝檢修前要切斷電源。
2、外貼式超聲波液位計維護
①外觀檢查和清潔；
②外貼式超聲波液位計探頭應無脫落或松動；
③回路端子緊固；
④回路安全柵檢查接插件應正常，供電、散熱應良好等；
⑤系統通道應正常
外貼式超聲波液位計檢修及質量要求
1、檢修
①外觀檢查和清潔。
②發射天線清潔。
③回路端子緊固。
④回路安全柵檢查接插件應正常，供電，散熱應良好等。
⑤系統通道應正常指示。
2、檢修質量要求
①校驗后應符合技術要求。
②安裝應合理，接線應緊固，格蘭應壓緊電纜，電纜護線管應正常，多余的電氣接口應封堵等。
③防水，防曬，固定應正常。
1、檢修
①外觀檢查和清潔。
②發射天線清潔。
③回路端子緊固。
④回路安全柵檢查接插件應正常，供電，散熱應良好等。
⑤系統通道應正常指示。
2、檢修質量要求
①校驗后應符合技術要求。
②安裝應合理，接線應緊固，格蘭應壓緊電纜，電纜護線管應正常，多余的電氣接口應封堵等。
③防水，防曬，固定應正常。
