巴類流量計選型需綜合考慮精度、量程比、介質特性及預算。德爾塔巴在超大口徑和高壓場景表現優異，增強型畢托巴憑借AI補償成為低流速性價比首選，而威力巴和阿牛巴分別適用于常規工況與高精度貿易結算。未來，隨著智能化與材料技術的進步，巴類流量計將在復雜工業環境中發揮更大作用。
1、巴類流量計概述
巴類流量計是一種基于差壓原理的插入式流量測量儀表，廣泛應用于氣體、液體和蒸汽的流量監測。其核心原理是通過檢測流體在傳感器前后產生的壓力差(總壓與靜壓之差)推算流速，進而計算流量。巴類流量計因結構簡單、壓損小、安裝便捷等優勢，在工業領域占據重要地位，尤其適用于大口徑管道(DN300以上)的流量測量。
2、主流巴類流量計類型及關鍵參數對比
①威力巴(Verabar)流量計
威力巴流量計測量原理：子彈頭截面設計，通過多對取壓孔平均流速差壓信號，結合動態壓力補償算法。
威力巴流量計關鍵參數：
◆精度：±1.0%(標稱)，實際低流速(<0.8m/s)誤差達±15%~20%。
◆量程比：10:1(體積流量)，質量流量8:1。
◆適用管徑：DN38~9000mm，支持圓管、方管。
◆介質適應性：氣體(天然氣、壓縮空氣)、蒸汽(飽和/過熱)、低粘度液體(≤10厘泊)。
◆耐溫耐壓：最高溫度550℃，最大壓力40MPa。
◆安裝維護：需直管段(前10D后5D)，防堵設計優，但低流速信號易受冷凝水干擾。
◆價格區間：DN800約8萬~12萬元。
②德爾塔巴(Delta Bar)流量計
德爾塔巴流量計測量原理：尾部渦街分離輔助差壓檢測，雙信號融合技術提升低流速穩定性。
德爾塔巴流量計關鍵參數
◆精度：標稱±0.2%~0.5%，實測0.6m/s時誤差±8%~12%。
◆量程比：30:1(雙向測量)，覆蓋更寬流量范圍。
◆適用管徑：DN3~9000mm，支持超大口徑(如H150型)。
◆介質適應性：高壓蒸汽(≤25.5MPa)、煤氣、腐蝕性液體，支持兩相流動態補償。
◆耐溫耐壓：極端溫度-200℃~1240℃，高壓型可達68MPa。
◆安裝維護：支持在線插拔(如H350型)，適用于不停產維護場景。
◆價格區間：DN800約7萬~10萬元。

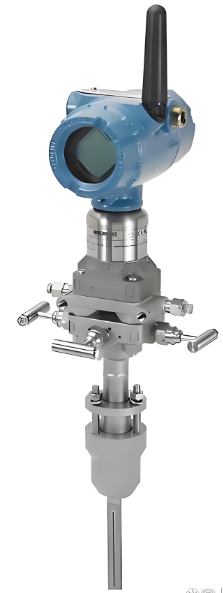

③阿牛巴(Annubar)流量計
阿牛巴流量計測量原理：多點取壓結構，通過均壓室平衡流速分布差異。
阿牛巴關鍵參數：
◆精度：±1.0%~±5.0%(取決于工況)，低流速(<1.2m/s)誤差顯著增大。
◆量程比：體積流量10:1，質量流量8:1。
◆適用管徑：DN50~12000mm，適用于方形/矩形管道。
◆介質適應性：重油(≤30CP)、臟污氣體(需配置吹掃裝置)。
◆耐溫耐壓：最高溫度450℃，壓力≤20MPa。
◆安裝維護：需定期清理取壓孔，抗堵性中等。
◆價格區間：DN800約12萬~18萬元。
④增強型畢托巴流量計
增強型畢托巴流量計測量原理：多孔矩陣取壓(8~12孔)結合AI動態補償算法，提升低流速靈敏度。
增強型畢托巴關鍵參數：
◆精度：±5%~10%(0.5m/s時)
◆量程比：50:1
◆適用管徑：DN50~5000mm，支持插入式安裝。
◆介質適應性：汽水兩相流(干度80%~95%)，需集成濕度傳感器。
◆耐溫耐壓：最高溫度650℃，壓力≤32MPa。
◆安裝維護：需上游3D直管段，維護頻率較高(每6個月清理取壓孔)。
◆價格區間：DN800約4萬~8萬元，性價比突出。
⑤T型巴(T-Bar)流量計
T型巴流量計測量原理：對稱T型結構，抗振動性強，適用于高擾動流場。
T型巴關鍵參數：
◆精度：±1.5%(常規流速)，低流速(<2m/s)誤差±30%以上。
◆量程比：5:1，適用性較窄。
◆適用管徑：DN300~3000mm，多用于電廠主蒸汽管道。
◆介質適應性：高壓蒸汽、含顆粒氣體(需加裝耐磨涂層)。
◆耐溫耐壓：最高溫度500℃，壓力≤38MPa。
◆價格區間：DN800約5萬~8萬元。

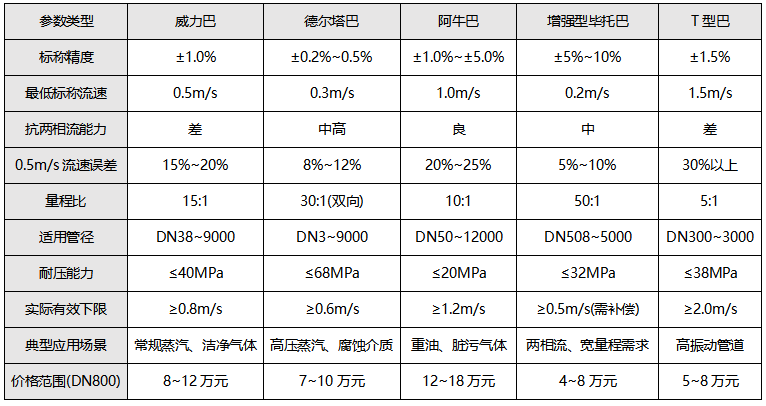

3、巴類流量計關鍵參數綜合對比表
4、巴類流量計選型建議與工程應用
①超低流速場景(<0.6m/s)用哪種巴類流量計？
首選方案：多聲道超聲波流量計(精度±3%~5%)，但成本較高(DN800約15萬~25萬元)。
替代方案：增強型畢托巴+AI補償(±5%~10%誤差)，需配合高精度變送器(如Rosemount 3051S)。
②常規低壓蒸汽(0.6~10m/s)用哪種巴類流量計？
性價比優選：德爾塔巴(綜合性能均衡)或增強型畢托巴(節省20%~30%成本)。
貿易結算場景：阿牛巴(高精度需求)，但需接受較高維護成本。
③高振動/臟污介質用哪種巴類流量計？

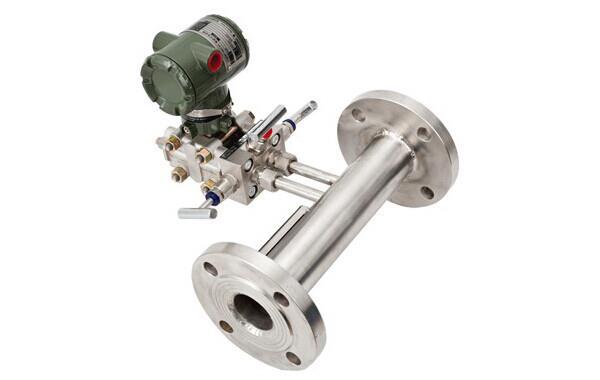

抗振設計：T型巴(機械強度高)或V錐流量計(抗臟污，壓損較大)。
防堵優化：選擇威力巴(子彈頭防堵)或德爾塔巴(自排水設計)
5、巴類流量計技術發展趨勢
①智能化升級：集成邊緣計算芯片(如STM32H7)實現實時濾波和動態補償，降低對DCS系統的依賴。
②多傳感器融合：結合熱式質量流量計或濕度傳感器，提升兩相流測量精度。
③材料創新：采用陶瓷涂層或哈氏合金，延長探頭在腐蝕性介質中的壽命。
④標準化協議：推動HART、FF通訊協議等普及，實現遠程診斷與參數調整。
