電動機堵轉，在GB/T14048.4中的定義為：電動機轉子在起動過程中被鎖定。
另一種稱之為電動機阻塞，其定義為：電動機起動完成以后發生了很大的過載，使電流達到了被控電動機轉子的堵轉電流。
電動機堵轉和電動機阻塞的主要差異為：堵轉發生在起動過程中，阻塞發生在起動完成以后。
在第四版《工業與民用供配電設計手冊》中，鼠籠式電動機的起動電流與堵轉電流相等，一般約為4~8.4倍額定電流。
電動機樣本里基本可以查到其堵轉電流倍數，以ABB 4P/380V 50Hz IE3高效電機樣本為例，除了電動機額定電流，還可以查到起動(堵轉)電流倍數。例如22kW電動機的額定電流為43.8A，起動（堵轉）電流倍數為9.3。

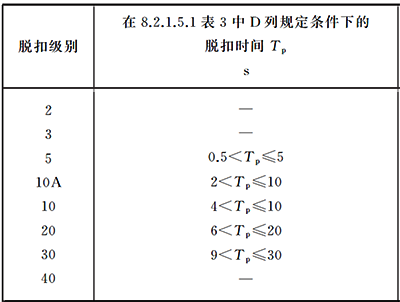

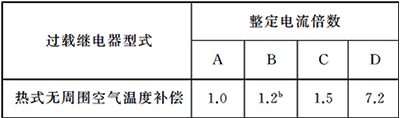

低壓熱繼電器的保護特性，按照GB/T14048.4的要求，除了考慮1.05Ir、1.2Ir和1.5Ir電流下的動作特性，還規定了7.2倍整定電流下的動作特性，依據脫扣等級的劃分，延時動作時間可長可短。

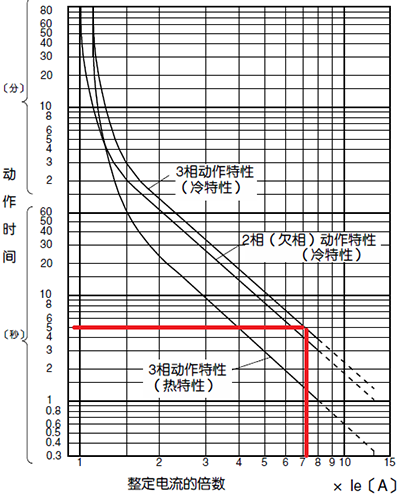

例如對于靠雙金屬片動作的普通熱繼電器，其脫扣等級一般為10A級，意味著在7.2倍整定電流下，該熱繼電器延時動作時間為2~10s。
如果某電動機的堵轉電流倍數恰好為7.2倍，那么在堵轉情況下，熱繼電器的延時保護動作時間為2~10s之間，所以熱繼電器具備一定的堵轉保護功能，且呈現反時限保護特性，堵轉電流倍數越大，動作時間越短。
像前面ABB 22kW電動機的堵轉電流倍數為9.3，那么發生堵轉的時候，熱繼電器的平均動作時間約為3秒。

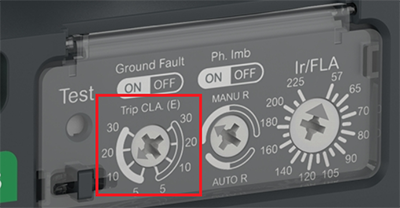

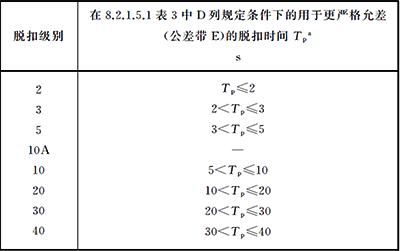

對于電子式過載保護繼電器，其脫扣等級可以選擇5、10、20和30檔，意味著延時動作時間也不一樣。
例如，當脫扣等級(Trip class)選擇檔位5時，在7.2倍整定電流下，延時動作時間為3~5秒，意味著發生堵轉保護時的動作時間為3~5秒，但前提條件時電動機的起動時間小于3秒，否則應選擇更高的脫扣等級。
綜上所示，熱繼電器或者電子式過載保護繼電器是具備一定的堵轉保護功能，其“脫扣等級”決定了在7.2倍整定電流下的延時動作時間，即電動機發生堵轉時的動作時間。
在滿足躲過電動機起動時間的前提條件下，對于脫扣等級可調的電子式過載保護繼電器，選擇數字小的脫扣等級，可以縮短電動機堵轉電流的持續時間，減小電流發熱對繞組的損害。
作者：賓昭平
