常見的安全柵按結構形式可分為齊納式和隔離式。
1、齊納安全柵
齊納安全柵采用快速熔斷器、限流電阻或限壓二極管以對輸入的電能量進行限制，從而保證輸出到危險區的能量。但因由于原理的缺陷使其應用的可靠性受到影響，并限制了其應用范圍。
齊納安全柵要求要有非常可靠的接地系統，其接地電阻必須＜1Ω，否則便失去防爆安全保護性能，顯然這樣的要求在工廠現場是很難做到的。要求危險區的現場儀表必須是隔離型，否則通過齊納安全柵的接地端子與大地相接后信號無法正確傳送，并且由于信號接地，直接降低信號抗干擾能力，影響系統穩定性。
齊納安全柵對電源影響較大，同時也易因電源的波動而造成齊納式安全柵的損壞。

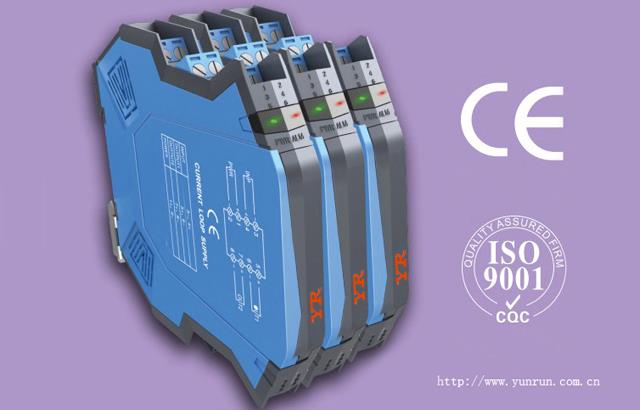

2、隔離式安全柵
隔離式安全柵采取輸入、輸出、電源之間相互電氣隔離的電路結構，以符合本安型儀表限制能量的要求。由于采用了輸入-輸入-電源-輸出與輸出四方隔離方式，因此無需系統接地線路，給設計及現場施工帶來方便。對危險區的現場儀表無需采用隔離式的儀表。且信號線路無需共地，使得檢測和控制回路信號的穩定性和抗干擾能力大大增強，從而提高了整個系統的可靠性。
當隔離式安全柵具備更強的輸入信號處理能力，能夠接受并處理熱電偶、熱電阻、頻率等信號，這是齊納式安全柵所無法做到的。隔離式安全柵可輸出兩路相互隔離的信號，以提供給使用同一信號源的兩臺設備使用，并保證兩臺設備的信號不互相干擾，并提高了所連接設備之間的電氣安全絕緣性能。
對比齊納式和隔離式安全柵的性能和特點后可以看出，隔離式安全柵有著突出的優點和更為廣泛的用途，在要求較高的生產現場，幾乎都是采用隔離式安全柵。
