帶開關電接點的儀表組合包括各種類型的壓力表以及雙金屬和氣包式溫度計。根據任務的不同，儀表最多可配備四個開關電接點，這些電接點可以根據需要設計成常閉、常開或轉換電接點。對于安全要求較高的應用，還提供帶獨立電路和/或電纜斷路監控功能的版本。此外，IP65防護等級的電纜插座也能承受惡劣的環境條件。儀表還可配備電接點保護繼電器，用于持續開關較大負載(>1A)。
用于壓力表和溫度計的不同開關電接點
壓力表和機械溫度計中的所有開關電接點都可以通過設定指針，在整個量程范圍內進行調節。當達到指定的壓力或溫度值時，它們會觸發警報和/或關閉或開啟相關流程。昌暉儀表在本文給大家介紹四種不同的開關電接點的特點。

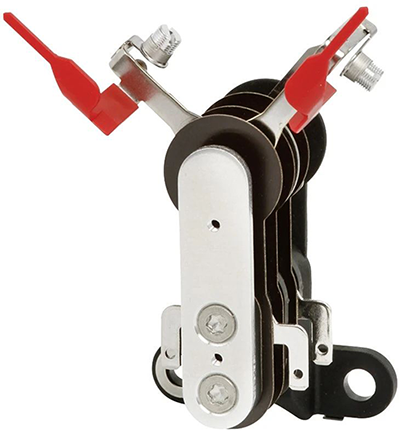

1、磁助式電接點
磁助式電接點功能簡單，幾乎可以普遍使用。一旦測量儀表的實際值指針達到極限值，設定指針上的磁鐵就會吸引開關的接觸臂，接觸臂隨即接通或斷開電路。這一原理有效降低了電弧風險，且信號輸出可在指針移動之后或之前進行。

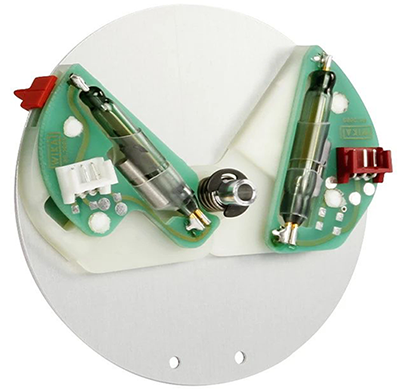

2、干簧電阻鏈式電接點
干簧電阻鏈式電接點具有高度靈活性，例如在PLC控制系統中，它們既能切換高負載，也能切換低負載。簧片電接點是融合熔在玻璃中的磁性電接點螺柱，通過實際值指針上的磁鐵進行非接觸式觸發。由于其獨特的設計和低克重，這種電接點特別耐振。

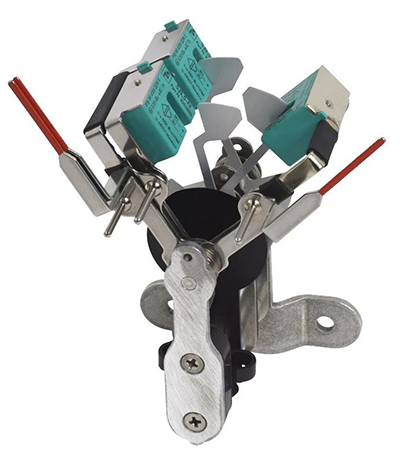

3、感應式電接點
感應式電接點尤其適用于危險區域和開關頻率較高的任務。它的工作原理是無接觸、無磨損，通過將一個金屬葉片插入電磁場中，利用產生的磁場阻尼作為外部控制單元的輸入信號，執行開關操作。

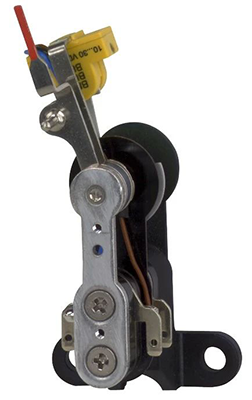

4、電子式電接點
電子式電接點的工作原理與感應式電接點相同，也不會磨損。但與感應式電接點不同的是，電子式電接點包含用于直接切換低電壓的電子元件，例如在PLC控制裝置中。因此，它們也被稱為“集成開關放大器的感應式電接點”，不需要額外的控制單元。
