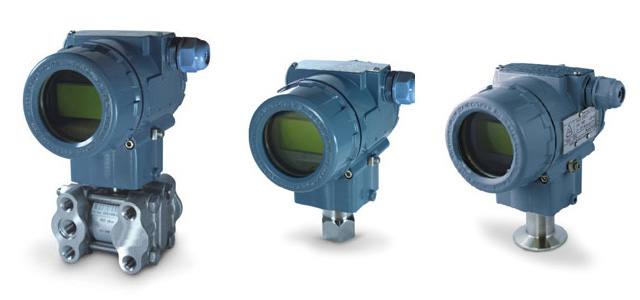

單晶硅變送器
智能變送器中使用的量程稱謂有六個，分別為：
1、智能變送器變量下限，簡稱VLL，可理解為是變送器最大測量范圍下限；
2、智能變送器變量上限，簡稱VUL，可理解為是變送器最大測量范圍上限。
3、傳感器下限，簡稱LSL，可理解為就是變送器實際使用的訂貨量程下限；
4、傳感器上限，簡稱IJSL，可理解為就是變送器實際使用的訂貨量程上限。
5、智能變送器量程下限，簡稱LRV，可理解為就是控制及顯示需要的量程下限；
6、智能變送器量程上限，簡稱URV，可理解為就是控制及顯示需要的量程上限。
為便于大家理解，昌暉儀表舉兩個例子說明。
例1：單晶硅壓力變送器量程說明
有一臺0～1.6～16MPa的壓力變送器，則該變送器的變量下限VLL=0MPa，變量上限VUL=16MPa。但在使用現場是不可能測量這么寬范圍的壓力，所以應根據設備來選擇壓力測量范圍，如用0-2.5MPa的壓力量程，則這時傳感器下限LSL=0MPa，傳感器上限USL=2.5MPa。在使用中要使0-2.5MPa對應指示為4-20mA，則此時量程下限LRV=0MPa，量程上限URV=2.5MPa。
例2：溫度變送器量程說明
一臺配K型熱電偶的熱電偶溫度變送器，按標準其分度范圍為：-200～1300℃，所以該變送器的變量下限VLL=-200℃，變量上限VUL=1300℃。但在使用現場是不可能用這么寬的測溫范圍的，所以應根據現場來選擇熱電偶，如選擇一支0-1100℃的熱電偶與該變送器配用，則這時傳感器下限LSL=0℃，傳感器上限USL=1100℃。在使用中要使0-600℃對應指示為4-20mA，則此時量程下限LRV=0℃，量程上限URV=600℃。
在數字信號處理部分，它的變量范圍是從VLL到VUL，這個范圍在變送器設計完成以后就不可變了。變送器與傳感器組裝時要在儀表內設定LSL和USL。當信號超出LSL、USL或VLL、VUL時，儀表會按約定的方式報警。LSL、USL、VLL和VUL的設定是由智能變送器制造廠完成的，用戶不需要做。
