1、旋渦發生體應具有的特點
①應有非流線型、對稱的截面，流體通過時可產生均勻的旋渦，截面的邊緣鋒利能使得旋渦在發生體軸線方向上同步分離；在較寬的雷諾數范圍內，有穩定的旋渦分離點，保持恒定的斯特勞哈爾數；
②可產生強烈的渦街，信號的信噪比高，便于信號的檢測；
③形狀和結構簡單，便于加工；
④滿足不同介質對發生體的要求，如高溫、低溫、耐腐蝕、耐磨蝕、耐臟污等。
2、旋渦發生體的分類

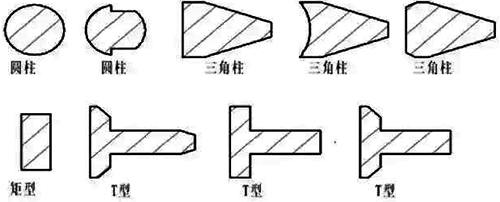

旋渦發生體形狀各異，種類繁多，據目前已開發出的旋渦發生體可分為單旋渦發生體和多旋渦發生體兩類，單漩渦發生體如下圖所示：
單旋渦發生體的基本形有圓柱、矩形柱、三角柱和T 型，其他形狀皆為這些基本形的變形。三角柱形旋渦發生體是應用最廣泛的一種，如下圖所示。
各尺寸之間的比例關系大致如下：
d/D=0.2～0.3；c/D=0.1～0.2；
b/d=1～1.5；θ=15°

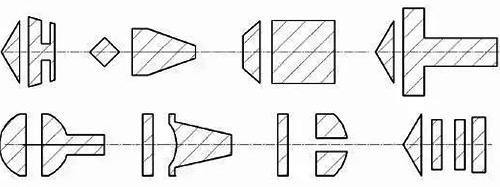

為提高渦街強度和穩定性，可采用多旋渦發生體，如下圖所示：
多旋渦發生體的應用并不普遍。
