怎樣用差壓變送器間接測量低溫液體液位

2017/7/28 0:10:34 人評論次瀏覽分類：物位測量文章地址：http://www.fg316.com/tech/529.html

差壓變送器難以測量-20℃以下介質的液位。如需要測量液氨、液氮等低溫介質的液位，可以采用氣體隔離的間接測量。如圖所示，即通過測量導壓管內的氣體壓力，來達到測量低溫介質液位的目的。由于高壓側導壓管內的液體處于沸點以上的常溫狀態。因此，導壓管內的液體蒸發成氣體，直至導壓管內形成飽和氣為止。當選擇差壓變送器進行測量時，其方法還是采用液柱靜壓力的原理，此時差壓變送器高、低壓側的壓力分別為：
PH=hx×ρ+Px ；PL=Px ；則P=PH+PL=(hx×ρ+Px)-Px=hx×ρ ，其量程△P=(hx×ρ+Px)，則差壓與電流的對應關系如下：

差壓變送器應安裝在高于最高液位的位置上，高壓側接液相導壓管，既可使變送器處于常溫的工作環境，又可使低溫液體充分汽化。為方便調整儀表零位及更換儀表，在差壓變送器高、低壓側之間要安裝一只平衡閥。差壓變送器裝好應調整零位，接著打開氣相導壓閥PL，在工作壓力下再次調整零位。然后打開液相導壓閥PH，稍等片刻使低溫液體汽化充分，再關閉平衡閥使變送器投入運行。

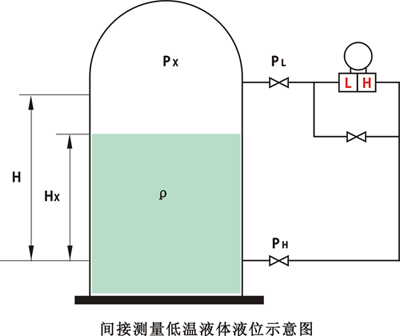

間接測量低溫液位液位示意圖

使用中檢查或調零時，先打開平衡閥，使差壓變送器高、低壓側壓力平衡，然后，關閉液相導壓閥，即可檢查或調整零位。

如果被測液體的汽化氣體與空氣接觸會有危險時，在維修中應采取一定的安全措施。

差壓變送器安裝位置受限時，應該怎樣測量低溫液體的液位？
用差壓變送器測量低沸點液體的液位時，在一般常溫、干燥氣相情況下，從容器引出的導壓管一根為液相管一根為氣相管。但由于低沸點被測液體在導壓管中都會有“汽化”現象，由于“汽化”的影響會造成測量值的失真。為此，對導壓管的配制有一定要求，如加裝氣相容器，對差壓變送器安裝位置有一定要求等，這樣增加了工作量和施工難度；有的現場由于環境條件所限，而無法滿足差壓變送器的安裝位置要求時，怎么辦呢?

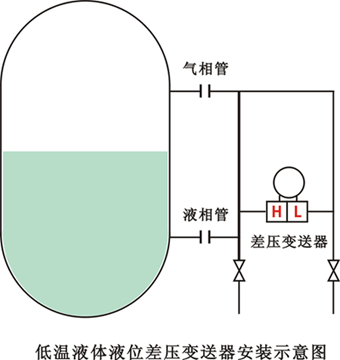

現介紹一種簡便的安裝方法，即用一根管子把氣、液管相連通起來，如圖所示。從圖中可見，被測液體“汽化”生成的氣體沿著管子上升至容器頂部，而液體則沿管流下。該管選擇一根Ф14×2的即可，對于腐蝕介質選擇不銹鋼管即可。增加這樣一根管簡單易行，但效果很好。此方法對于用差壓法測量低沸點液體的液位都是可行的，最重要的是其對差壓變送器的安裝位置沒有了嚴格要求，方便了現場施工。
