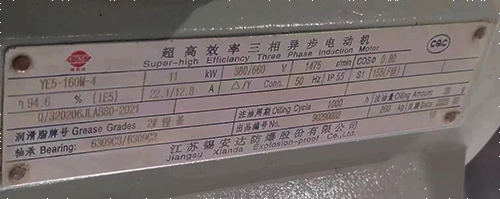

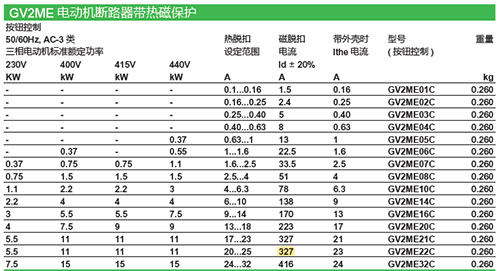

從GV2斷路器2023年樣本查到，GV2ME22C熱保護整定范圍為20A~25A，磁脫扣電流值為327A±20%，熱保護整定范圍涵蓋了11kW電機的額定電流，熱保護整定值可以調到22.1A左右，磁保護為斷路器額定電流的13倍(327/25=13)。

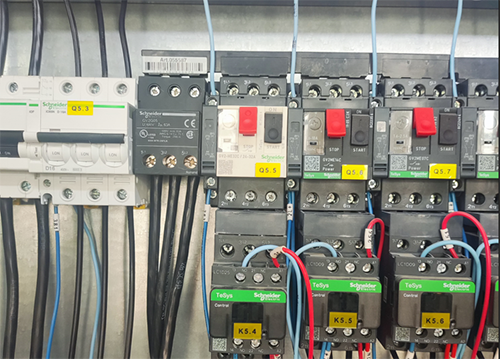

為保證設備正常運行，客戶臨時更換的GV2ME32C斷路器，熱保護整定范圍為24A~32A，熱保護整定范圍已經超過了電動機額定電流22.1A，即使調整到最小整定值24A，也無法為電動機提供合適的過載保護，磁脫扣電流值416A±20%，比GV2ME22C高89A。
由于客戶反饋“起動瞬間”頻繁跳閘，從故障描述判斷為磁脫扣誤動，但是由于GV2ME22C的磁脫扣值是固定不可調的，且電動機起動瞬間的沖擊電流有多大廠家無法提供，IE5超高效電機的沖擊電流也無法進行理論計算，所以昌暉儀表工程師決定去現場用示波器實測沖擊電流，再給出解決方案。

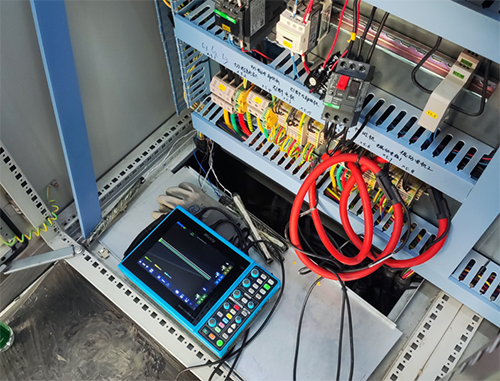

工程師到達現場與工作人員簡單溝通，確定好故障回路，將示波器調試好之后，便開始實測該電動機的沖擊電流。

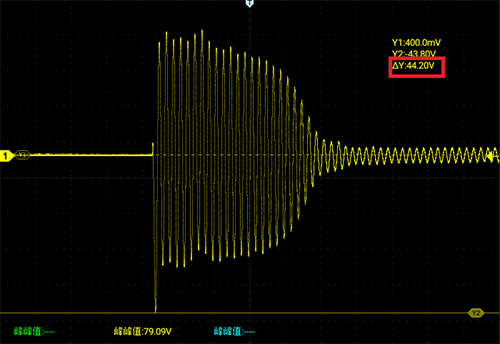

經過多次測試，發現該電機在起動瞬間第一個半波的沖擊電流峰值為442A(示波器電流探頭變比為0.1V/1A)，換算成有效值為312.5A，沖擊電流與額定電流的倍數為14，請記住該電流值，因為它是分析斷路器誤動作的關鍵。

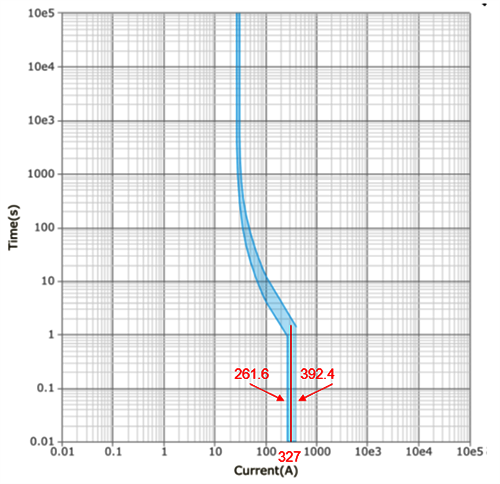

前面提到GV2ME22C電動機保護斷路器的磁脫扣電流值為327A±20%，如下圖所示，當電流低于261.6A(327×0.8)時磁脫扣一定不動作，當電流大于392.4A(327×1.2)時磁脫扣一定動作，當電流介于261.6A與392.4A之間時，磁保護有可能動作，有可能不動作。
現場11kW超高效電動機起動瞬間的沖擊電流有效值為312.5A，處于GV2ME22C斷路器磁脫扣保護可能動作和可能不動作區域，且非常接近磁脫扣電流中心值327A，所以起動瞬間頻繁動作不足為奇。
臨時更換的GV2ME32C斷路器，其磁脫扣電流最小值為332.8A(416*0.8)，大于該電動機的沖擊電流有效值312.5A，所以不會誤動作，只不過該斷路器的過載保護整定范圍超過了電動機的額定電流，過載保護不合適。
在節能降耗的大背景下，高效電機在國內已經大面積使用，為了適應這種變化，GV2電動機保護斷路器在2023年6月其實已經做了全面升級，主要是提高了磁脫扣電流保護值。
去現場工程師也帶了全新升級的GV2ME22C斷路器，其磁脫扣電流從原來的327A提高到了388A(新樣本在2024年會更新)，磁脫扣動作下限值為388*0.8=310.4A，雖然接近現場11kW電機的實測沖擊電流312.5A，但將新的GV2ME22C換上之后，起停10多次，再沒有誤動作的情況發生，最終工程師建議現場人員將GV2ME32C換下，安裝新的GV2ME22C斷路器。
作者：賓昭平，李智偉
