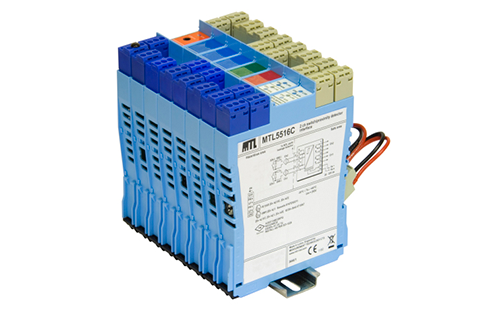

MTL溫度輸入信號安全柵組態所需工具
一字螺絲刀、筆記本一臺、MTL通訊適配器一個，萬用表一臺。筆記本內需安裝了MTL安全柵組態程序以及適配器的驅動程序。
作業需前檢查項目
1、檢查接線是否正確。
2、檢查安全柵電源供電是否正常。
3、萬用表測量現場端信號是否正常
4、所有的密碼都是MTL。
5、在修改下裝過程中必須斷開連接之后，才能拔下適配器。
6、聯系工藝規范開取作業票。
7、將此溫度點對應的控制回路切至手動，如帶聯鎖切除至旁路狀態。
組態軟件及適配器連接過程
1、連接編程器
2、將筆記本打開，并把適配器與筆記本連好。
3、將適配器的另外一端與安全柵連接。
4、安裝程序(如果已經安裝忽略此步驟)
5、打開光盤，安裝組態程序PCS45，比如Pcs45V2p03.exe；
6、把適配器與筆記本USB口相連，安裝驅動程序，此程序在Driver文件夾下；
組態過程
1、打開程序“PCS45 Configuration software”。
2、點擊connectionàestablish,與安全柵連接上。

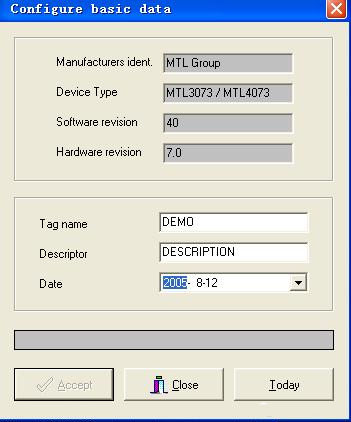

3、點擊device dataàbasic config，根據描述修改描述信息。
Tag name內設置填寫位號；descriptor內填寫描述，可以不填寫。

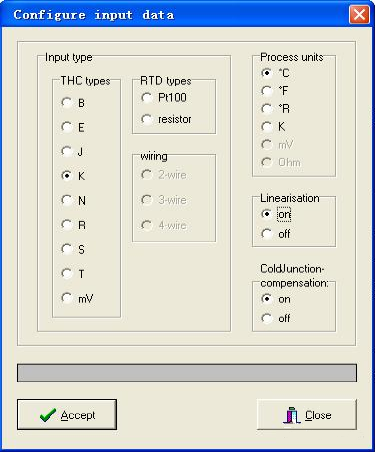

4、點擊device dataàinput config，選擇輸入溫度類型熱電偶還是熱電阻，溫度單位；是否冷端補償、是否線性化(針對熱電偶輸出單位是mV時)，純測量mv；幾線制(針對熱電阻)，純測量電阻。Linearisation為線性化，coldjunction-compensation為冷端補償。
修改后點擊accept，下裝。詳細的圖片見下。

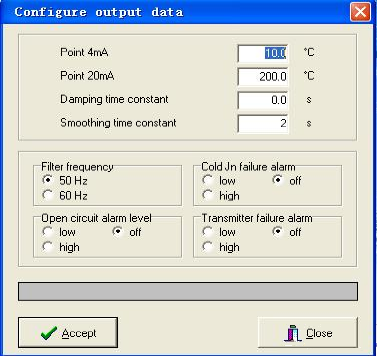

5、點擊device dataàoutput config；輸入零點和量程對應的溫度值，以及阻尼時間。同時還可以調整當開路、零段補償報警或者變送器(安全柵)故障時，輸出高值，還是低值；由于DCS系統有保持功能，一般把此三項設置成關閉。Damping time constant為阻尼時間，正常情況下設置為0.0S。正常只用設定零點和量程。
修改后點擊accept，下裝。詳細的圖片如下。
6、每個做好之后點擊accept，進行下裝，待下裝完成之后，才能進行其它后續操作。
7、檢查組態和現場診斷

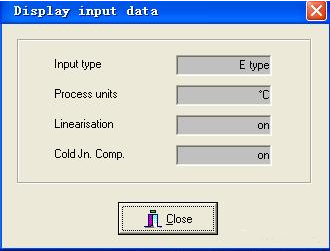

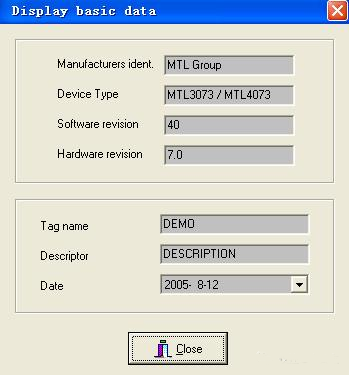

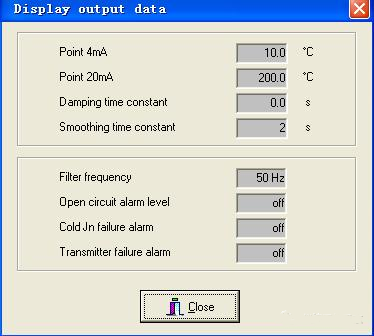

8、點擊display下的每一項，可以顯示組態修改下設定的信息，可以對組態進行檢查。
9、點擊Diagnostics，目錄下有幾個不同診斷項。通過status項對安全柵的運行狀態進行檢查；通過monitor項可以對實時的溫度和輸出進行監控，同時使用萬用表對回路進行測量與監控的相比照，看輸出是否與監視的一致，如果不一致的依照指導書8.7項進行修正。以下是一些診斷項的說明：
Status：顯示運行狀態和報警
Monitor：顯示此時的溫度和電流值
Data logger：用于長期監測，并進行數據存儲
Set output：直接設定輸出，即回路測試
Reset：對MTL安全柵復位，即清空緩存
10、使用Diagnosticsà Set output，設定輸出，從DCS上檢查輸出是否相對應，如果不相對應可以依據11項進行修正。
11、校驗修正安全柵(當上述9、10項目檢查發現問題時才有必要進行修改)。

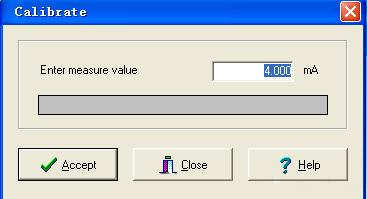

①需要使用device dataà Calibrate菜單。當安全柵輸出MA不準確時需要校驗。校驗零點和量程；用萬用表毫安檔測量輸出，輸入真實的ma值即可。
②測量輸出的mA值，一般為4或者20mA，有偏差大的，填入測量的真實值，這樣就可以對安全柵的輸出進行修正。每次輸入后均需要點擊accept進行下裝。如果仍然有故障，則應更換安全柵并相應的做組態工作。
12、對MTL安全柵修改校驗完畢之后，點擊connectionàdisconnect，斷開連接，此MTL安全柵投入正常的回路運行。
13、拔掉適配器，關閉電腦。
