推理過程如下：
1、相序平衡

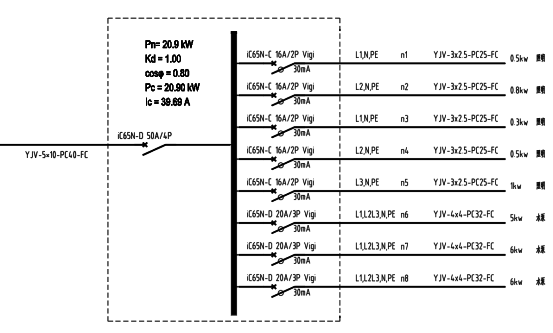

顧名思義就是讓分配到L1、L2、L3的用電負荷大概相似。如上圖，除水泵外，負荷L1為0.8KW，L2為1.3KW，L3為1KW，無法完全一樣但是基本接近。
2、每個回路進行電流計算
功率因素可統一取0.8，根據計算電流選擇合適的電纜及穿管管徑、短路器等，需滿足：計算電流<斷路器額定電流<電纜載流量
以1KW照明回路為例：計算電流=1000/220/0.8=5.68A，可選擇10A或者16A的斷路器作為控制開關；選擇3×2.5電纜載流量為33A，相比斷路器額定電流有一點富裕，保證了避免線路過長引起較大的電壓降；其余照明回路計算可參考以上
對于三相電壓回路計算，以6KW為例：計算電流=6000/380/1.732/0.8=11.4A；選20A的斷路器作為控制開關；水泵的啟動電流相對較大，選擇4×4的電纜相對更安全一些
3、總進線的電纜和斷路器選型
確定總負荷功率：單相最大負荷為1.3KW；總負荷功率=1.3×3+5+6+6=20.9KW；計算電流=20900/380/1.732/0.8=39.69A；選擇額定電流50A的斷路器作為總進線開關、5*10的進線電纜載流量為68A，即滿足要求。
昌暉儀表的點滴分享，希望對朋友們所有幫助。
