稱重傳感器的轉換原理主要有電阻應變式、電磁力式、電容式及振弦式等。

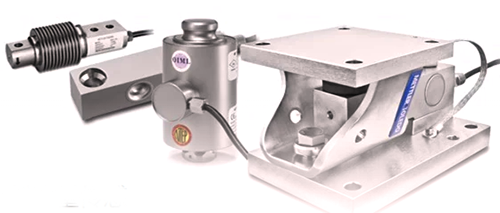

稱重儀外形示意
在商用及工業用衡器和稱重系統中，普遍采用電阻應變式稱重傳感器。電阻應變式稱重傳感器按結構型式分為：剪切梁式稱重傳感器、S形拉式稱重傳感器及柱式稱重傳感器等。
稱重傳感器及稱重顯示儀表工作原理

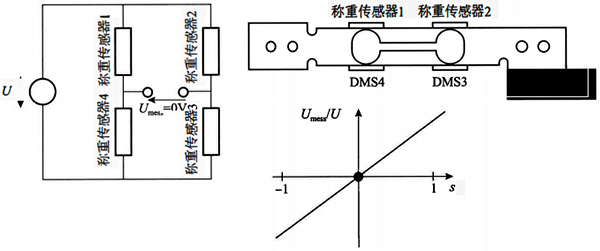

以電阻應變式稱重傳感器為例，傳感器主要由彈性體、應變片和電路三部分組成。彈性體(或稱彈性元件、敏感梁)在外力即物體重力的作用下，產生彈性變形，使得粘貼在其表面的電阻應變片(敏感元件、轉換元件)也隨同產生變形；電阻應變片變形后，其阻值將發生變化，再經適當的檢測電路將變化電阻轉換為相應的電信號(電壓或電流)輸出，從而完成將外力變換成為電信 號的過程。電阻應變式稱重傳感器的工作原理如圖所示。
稱重顯示儀表對來自稱重傳感器的弱電信號進行放大、A/D轉換及處理并進行顯示、標定以及通過如串行/模擬量/開關量/現場總線等的各種接口與其他設備(PLC、DCS、PC等)進行通信及控制。
稱重傳感器及稱重顯示儀表主要特性
稱重傳感器及稱重顯示儀與被測物料是非接觸的，有效地避免了被測物料污染以及被物料腐蝕的結果，用添加砝碼的方法可方便地檢測出稱重儀是否處于正常準確的工作狀態。
稱重傳感器的基本指標及術語：
①靈敏度。傳感器承受最大額定載荷時，輸出電壓與激勵電壓之比。
②重復性誤差。在相同的負荷和相同的環境下，連續數次進程測試所得的稱重傳感器輸出讀數之間的差值。
③安全超載?？梢允┘釉趥鞲衅魃系淖畲筘撦d，此時傳感器的性能特性上不會產生超出技術指標的永久性漂移。
④極限超載。施加在傳感器上的最大負載，此時傳感器不會產生彈性體結構上的破壞。

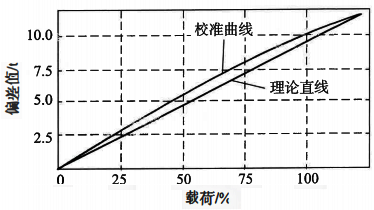

⑤非線性。稱重傳感器進程校準曲線與理論直線的偏差，如圖所示。
⑥滯后。一 次加卸載過程中，在同一載荷上，傳感器進程與回程讀數之間的最大差值。載荷，進程與回程讀數間的關系如圖所示。

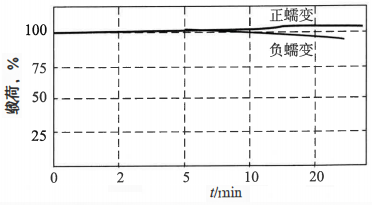

⑦蠕變。負載不變，所有環境及其他變量不變的情況下，傳感器輸出隨時間的變化，如圖所示。
|稱重傳感器及稱重顯示儀表技術參數
①準確度等級與檢定分度數。用于貿易結算的稱重儀，準確度等級為3級，檢定分度數一般不小于 3×103。
②支持多語言系統，支持中文輸入與輸出。
③核心部件防護等級達到一定要求，如IP65或IP68。
④供電電源多樣性，如交流、直流及電池供電。
⑤工作溫度/濕度范圍。一般稱重儀表的工作溫度范圍為 -10~40℃，濕度為最大90%無冷凝，稱重傳感器的工作溫度范圍為-40~60℃。
⑥有防作弊的功能。
⑦數據更新速率。
⑧有自診斷功能，能判斷出某一 只傳感器故障或者是儀表本身串口/總線通信口或者是I/O口故障，并能將相關信息在稱重儀表上顯示出來。
⑨可兼容更多的標準接口，如 RS232/RS485串口、模擬量接口、Profibus-DP接口、ProfiNet接口、DeviceNet接口、ControlNet接口、EtherNet/IP等。
⑩可以進行軟件二次開發，為客戶的特殊應用定制控制流程。
