鋼帶液位計基于力平衡的原理進行液位測量。主要應用于儲罐液位的檢測，可以就地指示和輸出遠傳信號。
鋼帶液位計原理
鋼帶液位計測量原理如圖所示，當液位穩定時，浮子自身的質量、液體對浮子的浮力、液位計表頭內恒力裝置對浮子的拉力三者之間達到平衡；當液位變化時，浮子產生位移，與浮子和恒力裝置連接的有孔鋼帶相應移動，以保持三者之間的力平衡，并通過表頭內的齒輪裝置帶動指針或計數器進行液位指示。配上轉換及變送單元后可輸出數字量和模擬量信號。
鋼帶液位計種類
鋼帶液位計根據不同的測量需求，可分為就地指示和遠傳兩種類型。

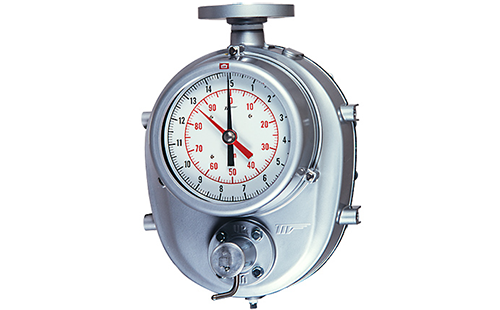

鋼帶液位計外形結構

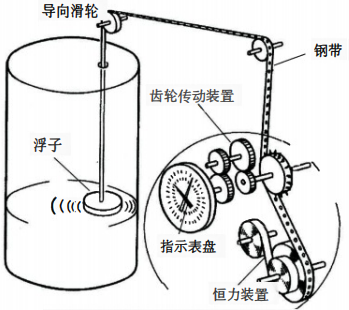

鋼帶液位計由浮子、鋼帶、鋼帶導管、導向滑輪、液位計表頭等部分組成，表頭上有搖柄，可在罐外人工提升浮子。鋼帶液位計結構示意如圖所示。
鋼帶液位計主要參數
測量范圍：0-30m
精度：±3-5mm, 可以達到±2mm
過程溫度：-40~200℃，部分型式低溫可到-200℃，高溫可到400℃
過程壓力：常壓~3MPa
相對密度范圍：0.5~1.9
輸出信號：4-20mA電流信號、觸點信號，可支持RS485協議
供電方式：24VDC回路供電、220VAC外供電
防爆、防護等級：隔爆、本安；IP65
浮子材料：鋁、不銹鋼或其他合金
相關閱讀
◆浮子鋼帶液位計維修實例
◆一文弄懂浮子鋼帶液位計原理、調試標定
鋼帶液位計原理
鋼帶液位計測量原理如圖所示，當液位穩定時，浮子自身的質量、液體對浮子的浮力、液位計表頭內恒力裝置對浮子的拉力三者之間達到平衡；當液位變化時，浮子產生位移，與浮子和恒力裝置連接的有孔鋼帶相應移動，以保持三者之間的力平衡，并通過表頭內的齒輪裝置帶動指針或計數器進行液位指示。配上轉換及變送單元后可輸出數字量和模擬量信號。
鋼帶液位計種類
鋼帶液位計根據不同的測量需求，可分為就地指示和遠傳兩種類型。
鋼帶液位計外形結構
鋼帶液位計由浮子、鋼帶、鋼帶導管、導向滑輪、液位計表頭等部分組成，表頭上有搖柄，可在罐外人工提升浮子。鋼帶液位計結構示意如圖所示。
鋼帶液位計主要參數
測量范圍：0-30m
精度：±3-5mm, 可以達到±2mm
過程溫度：-40~200℃，部分型式低溫可到-200℃，高溫可到400℃
過程壓力：常壓~3MPa
相對密度范圍：0.5~1.9
輸出信號：4-20mA電流信號、觸點信號，可支持RS485協議
供電方式：24VDC回路供電、220VAC外供電
防爆、防護等級：隔爆、本安；IP65
浮子材料：鋁、不銹鋼或其他合金
