浮筒式液位計原理

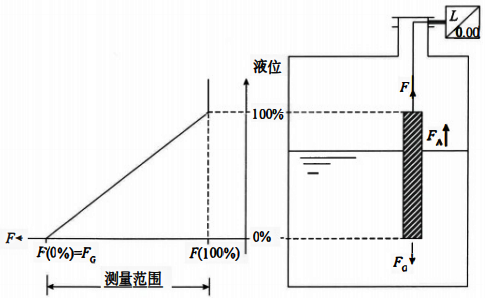

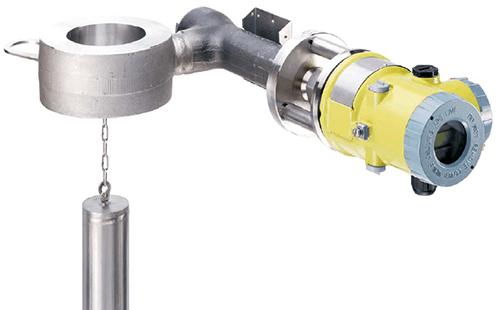

浮筒液位計主要由浮筒、扭力管系統及電子元件等組成。浮筒浸沒在液體中，與扭力管系統剛性連接，扭力管系統承受的力是浮筒自重FG減去浮筒所受的浮力FA的凈值，在這種合力F=(FG-FA)作用下的扭力管扭轉一定角度。浮筒室內液體的位置、密度或界面高低的變化引起浮筒所受浮力的變化，從而使扭力管轉角也隨之變化。該變化通過扭力管傳遞到傳感器，使傳感器輸出電壓變化，繼而被電子元件放大并轉換為4-20mA電流或數字信號輸出。浮筒液位計測量原理如下圖所示。
浮筒液位計種類
按照浮筒在設備上的安裝位置來分類，裝在設備內部的稱內浮筒液位計；裝在設備外的稱外浮筒液位計。
內浮筒液位計分頂部安裝(頂置式)和側向安裝(側置式)兩種。
外浮筒液位計均為設備側壁安裝。根據套筒法蘭方位，分為側側式、側底式、頂底式、頂側式。
浮筒液位計主要參數
◆浮筒液位計常用測量范圍為350~2000mm，更大量程可定制。
◆壓力等級最高可達PN420。
◆溫度范圍通常為-196~400℃。
◆用于液位測量時，介質密度范圍為0.2~1.5g/cm3。
◆用于界面測量時，密度差通常不小于0.1g/cm3。
◆精度：± 0.5%FS、± 0.20%FS。
◆重復性：± 0.25%FS。
◆外浮筒式過程接口尺寸通常為1'2”或 2”法蘭連接，頂裝內浮筒式過程連接尺寸通常為4"法蘭連接。
◆浮筒接液材質通常為316SS；扭力管材質通常為Inconel 600。
◆供電影響：當電壓在規定電壓的最小值與最大值間變化時，輸出變化≤±0.20%FS。
◆溫度影響：工作溫度在 -40~80℃內變化時，輸出變化≤ ±0.03%FS/℃。
◆防爆認證：本安型、隔爆型。
◆防護等級：IP66。
◆安全完整性等級：部分品牌型號通過SIL2認證。
浮筒液位計優點和局限性
1、浮筒液位計的優點
◆浮筒液位計使用的溫度壓力范圍較寬。可適用于高低溫介質液位測量，可耐真空至高壓50MPa。
◆適合小量程、低密度的液位測量場合，同時滿足介質密度差較小的界面測量。
◆使用年限長，直觀、穩定、可靠性高，精確度較高。
多種安裝形式可選，側側裝、頂裝、側頂裝等。
2、浮筒液位計的局限性
◆不適合密度頻繁變化的應用。
◆受浮筒長度的限制，液位測量范圍較窄。
◆一般對介質黏度要求不高，但工藝介質黏度過高或臟污時，會影響測量精度，并引起容室及下取壓閥堵塞或內筒掛料卡住，影響液位檢測及維護。
