在環境溫度下有凍結、冷凝、結晶、析出等現象產生的物料的測量管道、取樣管道以及不能滿足最低環境溫度要求的檢測儀表應設置伴熱系統。昌暉儀表在本文分享儀表電伴熱系統設計及電伴熱帶的選用。
1、電伴熱系統的設計
①在爆炸危險場所，電伴熱系統配套的電氣設備及附件應滿足爆炸危險場所的防爆等級。
②電伴熱系統可由配電箱、控 制電纜、電伴熱帶及其附件組成。附件包括電源接線盒、中間接線盒(二通或三通)、終端接線盒及溫度控制器。
2、電伴熱帶的功率
可根據儀表測量管道散熱量來確定，管道散熱量按下列公式計算，為便于工程設計估算，表1數據供參考。
式中q為每單位長度儀表測量管道的熱損失(實際需要的伴熱量)，W/m；Tp為要求的維持溫度，℃；T為最低設計環境溫度，℃；D2為保溫層外徑，m；Di為保溫層內徑，m；h為保溫層導熱系數。
對于儀表設備(如玻璃板液位計、外浮筒液位變送器等)的電伴熱，目前尚無散熱量的計算公式，應用中可參考管道散熱量公式及其相關參數設計。

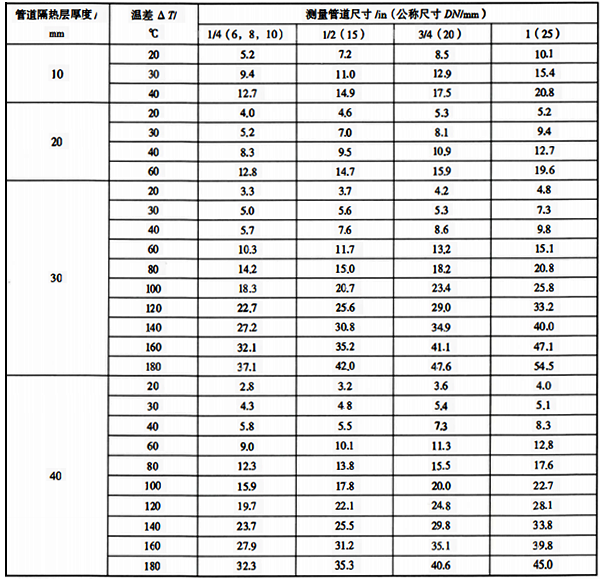

表1 儀表測量管道單位長度散熱量 單位：W/m
3、電伴熱系統分類
①自限溫電伴熱系統，可 用于不需要精確控制伴熱溫度的場合，見圖。

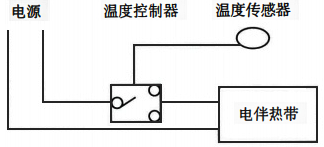

②溫度控制電伴熱系統，可用于需要精確維持管壁溫度或加熱體內的介質溫度的場合，見圖。溫度控制電伴熱系統設置有顯示控制儀及溫度傳感器，在關鍵的電伴熱溫度控制回路中，宜設溫度超限報警和/或聯鎖。
4、電伴熱監控系統
①伴熱回路應采取可視的監控手段，用指示燈監控各伴熱回路的工作狀態。
②監控系統應提供報警信息。
③監控系統應具備自測試功能。
④監控系統應能與中心控制室進行數據通信，集中監控運行狀態和報警。
5、電伴熱帶的選型
①在爆炸性危險環境使用的，應滿足防爆要求。
②最高耐溫應超過被伴熱對象可能的最高溫度。
③應在規定的環境條件(腐蝕、低溫等)下正常運行。
④應根據管道維持溫度及最高溫度確定電伴熱帶的最高耐受溫度。
6、關于電伴熱帶安裝昌暉儀表在文章《電伴熱安裝教程》中詳細介紹過，在此不再累述。
