1、儀表中心控制室用電特點
①操作站
為控制系統與操作人員之間的人機接口設備，如果操作站失電，操作人員將看不到工藝裝置的運行狀態，無法操作，工藝裝置將有失控的危險，會導致嚴重后果。即使在工藝裝置停電后的一定時間內，仍然需要操作站正常運行，至少是部分操作站能運行。因此，操作站供電必須可靠，應采用UPS供電，并且應采用雙路供電。但是，每個操作站卻只有1路電源接口。
②廠級網絡交換機
網絡交換機起到控制系統神經中樞的作用，一旦失電，儀表中心控制室內的操作站、工程師站將與現場的控制站失去聯系，導致的結果和操作站失電一樣危險。即使在全廠停電后的一定時間內，仍然需要交換機正常運 行。因此，交換機的供電必須可靠，應采用UPS供電，并且應采用雙路供電。交換機具有2路電源接口。
③SIS遠程I/O站或控制站
布置于中心控制室內的SIS遠程I/O站或控制站用于處理SIS操作臺上的按鈕、開關、指示燈等信號。遠程I/O站或控制站失電將導致聯鎖停車，會帶來很大的經濟損失。因此，SIS遠程I/O站或控制站供電必須可靠，應采用UPS供電，并且應采用雙路供電。SIS遠程I/O站或控制站具有2路電源接口。
④工程師站、歷史站、服務器
單純功能的工程師站僅用于控制系統組態，工程師站停機不會造成安全事故，對供電可靠性無特殊要求。但對兼?zhèn)銼OE記錄站、OPC服務器等功能的工程師站，或兼做操作站，供電要求較高，應采用UPS供電。
歷史站主要用于工藝參數和操作記錄。有的獨立設置，有的由操作站兼任，有的由工程師站兼任。盡管純粹意義的歷史站斷電停機不影響DCS運行，但還應采用UPS供電，以便全程記錄，包括停電過程和停電后的應急處理過程，供事后事故分析。
服務器分多種，包括網絡接口服務器和輔助監控系統服務器。網絡接口服務器用于控制系統與工廠LAN、MES、APC等進行數據交換，系統突然停機不影響生產安全，但將影響正常生產管理或生產效率，應采用UPS供電。輔助監控系統服務器是輔助監控系統的核心，雖然為非實時控制系統，突然停機也不影響生產安全，但失去監控畢竟不利于生產，宜采用UPS供電。
2、儀表中心控制室供電方案
①操作站
根據上述分析，操作站采用分組供電方式，即把1個裝置的操作站分成A和B兩組，兩組功能冗余配置。A組操作站電源來自第1路UPS，B組操作站電源來自第2路UPS。
②廠級網絡交換機
每臺網絡交換機應接2路電源，1路引自第1路UPS，另一路引自第2路UPS。
③SIS遠程I/O站或控制站
每個SIS遠程I/O站或控制站應接2路電源，1路引自第1路UPS，另一路引自第2路UPS。
④工程師站、歷史站、服務器
工程師站、歷史站、服務器電源宜引自1路UPS。如果有多臺工程師站，宜把工程師站分成2組，2組的電源分別引自不同的UPS。
3、儀表中心控制室供電系統

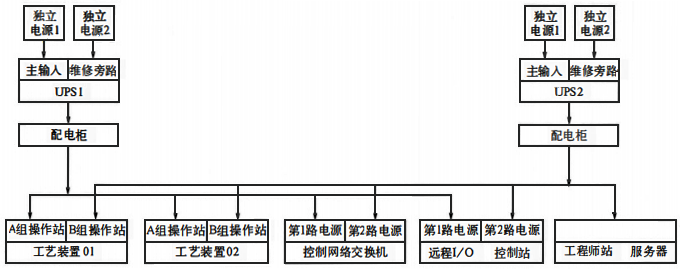

根據上述分析，典型的儀表中心控制室儀表供電系統原理如圖所示。
