紅外測溫儀原理、外形結構及安裝圖

2023/5/23 0:04:08 人評論次瀏覽分類：溫度測量文章地址：http://www.fg316.com/tech/4899.html

紅外測溫的理論根據是普朗克黑體輻射定律，它定量地給出了不同溫度的黑體在各個波長的電磁輻射能量的大小。黑體的表面溫度一定，則它發射出某一波長的電磁輻射的能量就一定，通過檢測黑體發射出的電磁輻射能量的大小，就可以知道它的表面溫度。由于黑體發射的電磁輻射的波長位于紅外線范圍，因此，把檢測黑體發射電磁輻射的測溫儀器稱為紅外測溫儀。

紅外測溫儀外形結構及安裝圖
1、設備安裝
在本文昌暉儀表以某品牌固定式紅外測溫儀為例。全通徑球閥直接與設備預留口連接。窺視管一端與大法蘭焊接在一起，并通過大法蘭與全通徑球閥連接；窺視管另一端(帶螺紋)與小法蘭連接，并通過小法蘭與恒溫保護夾套連接。

2、儀表空氣連接
由系統過來的儀表空氣依次通過空氣壓力調節器、空氣流量調節器后，從入口進入恒溫保護夾套，從出口出來后，再從恒溫保護夾套上的空氣吹掃口依次通過窺視管、全通徑球閥、設備預留口進入爐膛。

紅外測溫儀表安裝和儀表空氣連接如下圖所示。

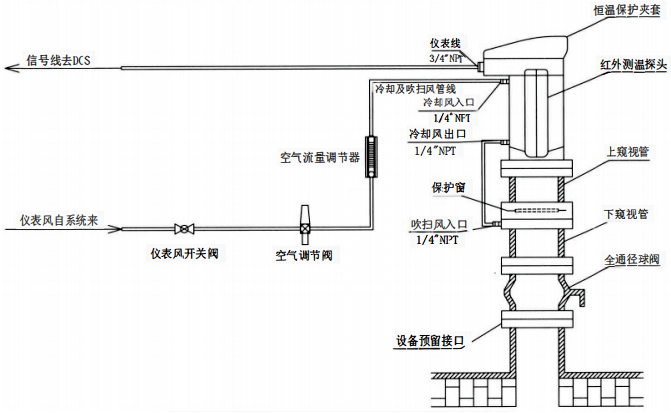

紅外測溫儀表安裝和儀表空氣連接示意圖

3、探頭裝配
固定式紅外測溫儀探頭裝配組成如下圖所示，將中間環從紅外測溫儀探頭前端套到探頭上，然后把前端接口安裝在探頭前端，扭緊為止。把終端接口從紅外測溫儀探頭后端套到探頭上，直到探頭與終端接口頂緊為止，這時，讓終端接口上的三個螺釘對準紅外探頭上的三條溝槽，并扭緊螺釘。

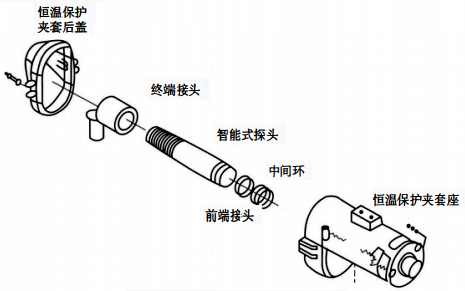

固定式紅外測溫儀探頭裝配組成示意圖
