要保證節流裝置的差壓信號準確可靠地傳送到差壓變送器，節流裝置以及差壓變送器管路的安裝規范化很重要。本文專業介紹差壓變送器管路的安裝技術要求。
節流裝置前后直管段長度與阻流件類型及β值有關，具體數值參見CB/T2624.2和GB/T2624.3。
差壓變送器管路的安裝要求如下。
1、導壓管

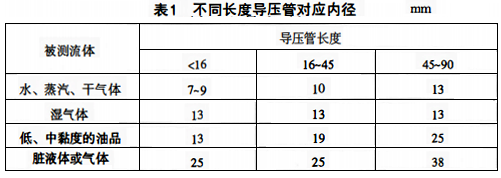

導壓管的材質應按被測介質的性質和參數確定，其內徑不小于6mm,長度最好在15m以內，各種被測介質在不同長度導壓管對應內徑的建議值見表1。導壓管應垂直或傾斜敷設，其傾斜度小于1:12。當導壓管長度超過30m時，導壓管應分段傾斜，并在各高點與低點裝設集氣器(或排氣閥)和沉淀器(或排污閥)。正負導壓管應盡量靠近敷設，防止正負導壓管溫度不同使信號失真，嚴寒地區導壓管應加防凍保護，用電伴熱或蒸汽伴熱保溫，要防止過熱，導壓管中流體汽化會產生假差壓，應予注意。
2、取壓口

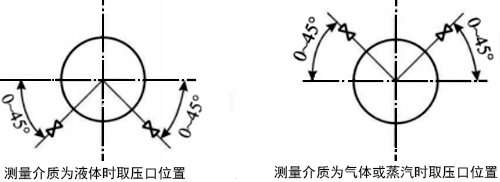

取壓口一般設置在法蘭、環室或夾持環上，當測量管道為水平或傾斜時取壓口的安裝方向如下圖所示。它可以防止測液體時氣體進入導壓管或測氣體時液滴或污物進入導壓管。當測量管道為垂直時，取壓口的位置在取壓位置的平面上，方向可任意選擇。
3、差壓變送器管路的安裝
根據被測介質和節流裝置與差壓變送器(或差壓計)的相對位置，差壓信號管路有以下幾種安裝方式。

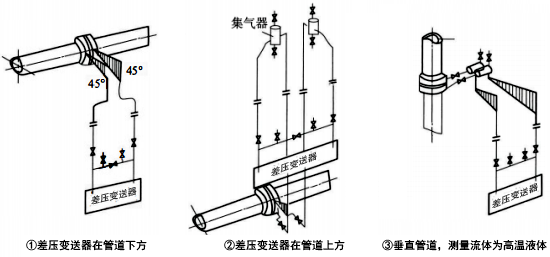

①被測流體為清潔液體時，差壓信號管路的安裝方式如下所示。

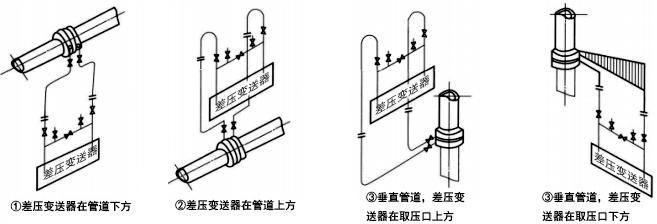

②被測流體為清潔干氣體時，差壓信號管路的安裝方式如下所示。
③被測流體為水蒸氣時，差壓變送器管路的安裝方式如下圖所示。

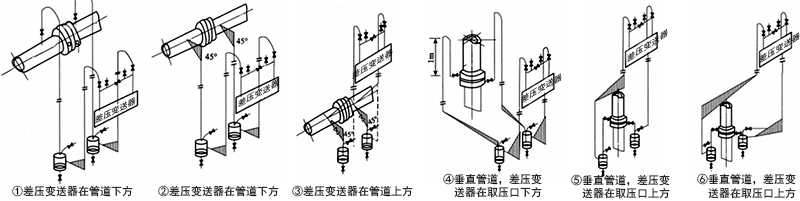

④被測流體為清潔濕氣體時，差壓變送器管路的安裝方式如下圖所示。
