下面節選《國家體育場電氣關鍵技術的研究與應用》的相關內容，供大家參考！
消防設備的主干線和分支主干線的線路要求電纜電線、橋架及其吊桿或支架均能滿足要求，有一項不滿足要求就有可能在火災時造成線路中斷而影響對消防設備供電。
在線路防火中，往往忽視電纜橋架及其附件的防火性能要求，是否能滿足防火要求，在鳥巢設計過程中，筆者對電纜橋架防火進行了分析研究，共考慮過三種方案，其特點見表1。
橋架防火綜述
1、普通橋架刷防火涂料
特點：普通橋架及吊桿、支架等均刷防火涂料、防火漆，鳥巢工程的橋架參考鋼結構防火標準實施
優點：①經濟實惠，安裝較方便；②安裝后刷防火涂料，包括支架、吊桿等均可刷防火涂料，最終成型
缺點：①防火涂料易脫落；②耐火極限長的橋架較困難
2、加內襯防火材料的橋架
特點：普通橋架內襯防火材料，包括蓋板內襯防火材料
優點：防火性能好
缺點：①橋架內有效截面減小；②散熱性能差，電纜載流量打折扣；③支架、吊桿等無法保護
3、無機材料橋架
特點：普通橋架內襯防火材料，包括蓋板內襯防火材料
優點：①無鹵；②安裝方便
缺點：①造價高；②只有少數廠家生產，不利招標

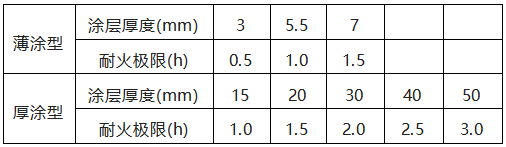

方案1是最常用的方案，參考《鋼結構防火涂料應用技術規范》CECS24:90，防火涂料的厚度與耐火極限的關系見表2。注意！該表是針對鋼結構來說的，而電纜橋架所用材料只有幾個毫米厚，厚涂型涂層厚度比電纜橋架要厚許多，顯然不合適！
防火涂料的厚度與耐火極限的關系

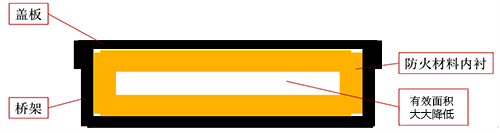

方案2是在普通電纜橋架基礎上四面均敷設防火材料內襯，火災時可以阻止或延緩火焰對電纜的破壞。圖1所示為這類電纜橋架的結構示意圖，很顯然，防火材料占據了電纜橋架的內部空間，橋架的有效空間被大大壓縮。為了防火，這類橋架還要犧牲電纜的載流量，由于密閉的防火材料內襯，這類橋架影響了電纜散熱，更糟糕的是尚沒有電纜載流量的打折系數。
防火材料內襯電纜橋架結構示意圖
方案3是采用不燃燒的無機材料制成電纜橋架，當時這種橋架廠家較少，不滿招標的要求，同時有些參數不太適宜，價格也較高。
作者：李炳華
