信號指示燈，用燈光監視電路和電氣設備工作或位置狀態的器件。也是自動化設備中最直觀，唯一的監視元器件。信號指示燈主要的作用是通常用于反映電路的工作狀態(有電或無電)、電氣設備的工作狀態(運行、停運或試驗)和位置狀態(閉合或斷開)等。以提醒操作人員對故障進行及時處理，或操作某一個功能完成相關動作。
按鈕開關又稱控制按鈕(簡稱按鈕)，是一種手動且一般可以自動復位的低壓電器。按鈕通常用于電路中發出啟動或停止指令，以控制電磁起動器、接觸器、繼電器等電器線圈電流的接通和斷開。按鈕的主要作用：一般用于交直流電壓440V以下，電流小于5A的控制電路中，一般不直接操縱主電路，也可以用于互聯電路中。從而來控制設備的運行，停止，暫停或者復位等功能。
那么對于電氣行業/自控行業從業人員來說，假如你剛入行，可能這些信號指示燈或者按鈕開關等都有不同的功能和不同的顏色。有很多人分不清它們分別代表了什么意思，那么它們的顏色到底該如何區分呢？怎樣能讓技術人員快速準確地安裝呢？
1、信號指示燈和按鈕開關的圖文符號

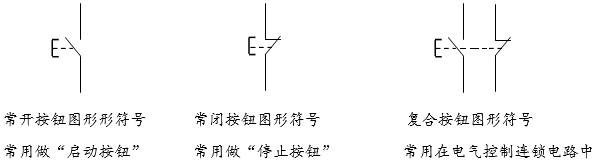

①按鈕文字符號SB；按鈕開關圖形符號如下圖所示：
②指示燈
信號燈文字符號：HG(綠)；HR(紅)；信號指示燈的圖形符號如下圖所示(大家可深入閱讀《電氣符號大全》這篇文章)：
2、信號指示燈的顏色分類及其含義
①綠色(HG、GL)
含義：代表安全、正常、準備(即安全運行條件下的指示或機械設備準備啟動)。
作用：常用于設備準備啟動狀態指示，全部輔助元件處于準備投入工作狀態，各種零件處于啟動狀態，電壓處于規定范圍。
②紅色(HR、RL)
含義：代表警報或異常情況停止(即對可能發生危險及需要立即處理的情況發出的光報警)。
作用：常用于設備的重要部分被保護電器切斷，溫度超過規定等限制。
③黃色(HY、YL)
含義：代表警告(即狀態改變或接近極限值)待機、干預
作用：一般提示操作人員注意設備運行待機或者運行情況，特別是調試狀態或者短暫停留狀態。
④白色(HW、WL)
含義：代表一般信號(即正常信號，電路已通電)。
作用：常用于主開關處于工作位置，設備正在工作等。
⑤藍色(HB、BL)
含義：選擇開關處于指定位置
作用：可以是紅、綠、黃顏色未定義的其它含義(如：功能選擇1等)
3、按鈕開關顏色的分類及其含義

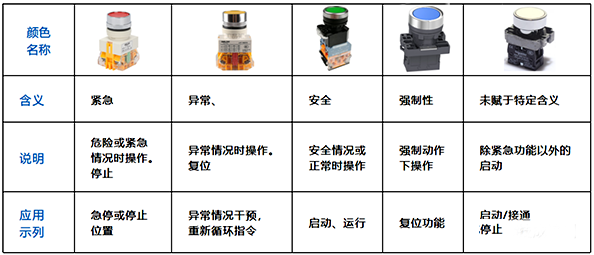

由于按鈕開關和指示燈的顏色基本都一樣，這里列出一張表供大家參考討論，如下表1所示：
