1、色環電阻顏色含義

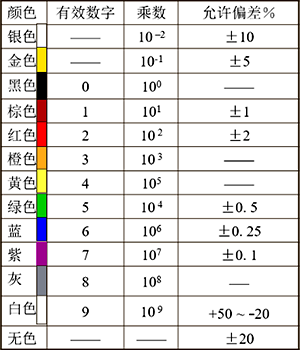

快速讀數首先需要先記住色環顏色代表的數字：棕色代表數字1；紅色代表數字2；橙色代表數字3；黃色代表數子4；綠色代表數字5；藍色代表數字6；紫色代表數字7；灰色代表數字8；白色代表數字9；黑色代表數字0；金、銀色表示誤差。金色偏差范圍在±5%。銀色在±10%。大家可以記住色環電阻識別口訣：棕一紅二橙是三，四黃五綠六為藍，七紫八灰九對白，黑是零，金五銀十表誤差。或者對照下面的表格。
2、色環電阻的讀數

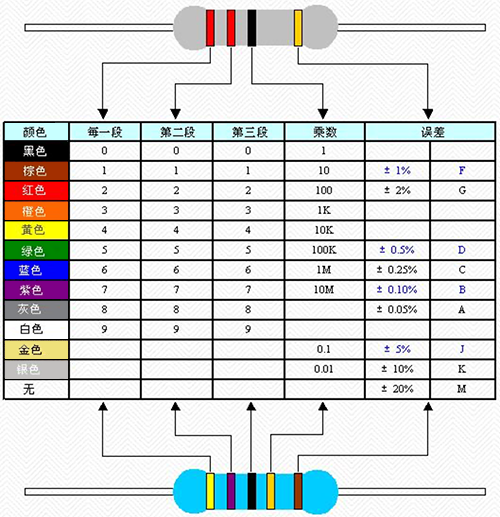

四環電阻的第一條色環：阻值的第一位數字；第二條色環：阻值的第二位數字；第三條色環：代表倍率，10的冪數；第四條色環：表示誤差。如下圖四環電阻“紅，紅，黑，金”計算：22×1=22Ω，精度±5%。
精確度更高的“五色環”電阻，用五條色環表示電阻的阻值大小，具體如下：第一條色環：阻值的第一位數字；第二條色環：阻值的第二位數字；第三條色環：阻值的第三位數字；第四條色環：代表倍率，阻值乘數的10的冪數；第五條色環：表示誤差。如下圖五環色環電阻顏色“黃，紫，黑，黃，棕”。計算：470×10000=4.7MΩ。精度±1%。
3、怎么看色環電阻
常用色環電阻為四色環、和五色環。不管幾環的電阻首先需要知道色環電阻的方向。也就是判斷色環電阻的首環和尾環。
四環電阻：因誤差環的色環只有金色或銀色，色環中最后一環為金色或銀色環肯定是第四環。
五環電阻：五環電阻的誤差環比較多，所以可以很多五環電阻偏差環距其他環較遠并且偏差環較寬。五環電阻首環距端部較近。還從阻值范圍判斷，因?yàn)橐话汶娮璺秶恰?-10MΩ，如果讀出的阻值超過這個范圍，就是第一環選錯了。
