4.5.1 建筑物應設置照明供配電系統。照明配電終端回路應設短路保護、過負荷保護和接地故障保護，室外照明配電終端回路還應設置剩余電流動作保護電器作為附加防護。
4.6.2 當電氣設備采用保護電器自動切斷電源作為低壓電擊故障防護措施時，對于線對地標稱電壓為交流220V的TN系統和TT系統，額定電流不超過63A的電源插座回路及額定電流不超過32A固定連接的電氣設備的終端回路，切斷電源的最長時間應符合下列規定：

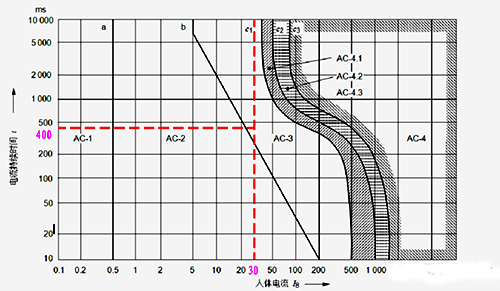

1 TN系統切斷電源的最長時間應為0.4s。
2 TT系統切斷電源的最長時間應為0.2s；當TT系統采用過電流保護電器切斷電源，且采取保護等電位聯結措施時，其切斷電源的最長時間應為0.4s。
終端回路通常也稱為末端回路，或支路，是指直接為用電設備或者插座供電的電氣回路。例如，照明回路直接連接照明燈具(圖1中的WL1)，插座回路連接若干個電源插座(圖中WL2回路)。可以看出，終端回路主要由非專業的普通老百姓使用，因此對安全用電要求比較高。《建筑電氣與智能化通用規范》GB55024-2022這兩個條款從人身安全方面給出具體要求。而干線、分支干線是由專業的電工或經過專業培訓的專業人員進行操作、維護，通常這些線路設置在專業機房、豎井、橋架內等，普通老百姓難以觸及。
圖1 終端回路示意圖
需要說明，本圖僅為室內照明配電系統示意圖，進出線開關類型、整定值及線纜選擇等由設計者確定。當正常照明燈具安裝在2.5m及以下，且采用交流供電時，應設置RCD保護，參見《建筑電氣與智能化通用規范》GB55024-20224.5.4條。
圖中MCB為微型斷路器；MCB+RCD為剩余電流斷路器，可為分體組合式，也可一體式產品。
