電磁流量計與管道連接方法和接地要求

電磁流量計與金屬管道或非金屬管道一般通過法蘭連接，并進行良好接地，保證電磁流量計的穩定性和準確性。昌暉重點介紹電磁流量計與管道連接方法和接地要求。

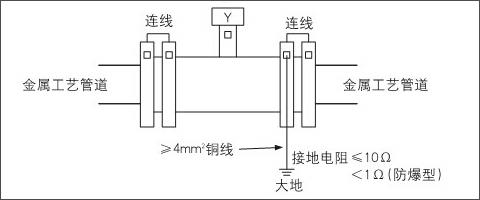

電磁流量計安裝在金屬管道上
電磁流量計安裝在金屬管道（具有陰極保護的金屬管道除外）上時不用接地環法蘭（接地環），但傳感器安裝在具有陰極保護的金屬官道上時需要選配耐介質腐蝕的接地法蘭（接地環），但接地方法均不相同：

1、電磁流量計安裝在普通金屬管道上，安裝時用≥4mm2銅線將金屬管道與電磁流量計相連接，接地線從電磁流量計法蘭上接入接地網。


2、電磁流量計安裝在具有陰極保護的金屬管道上，安裝時用≥6mm2銅線將管道與管道相連接，用≥4mm2銅線將接地法蘭（接地環）與電磁流量計相連接，接地線從電磁流量計法蘭上接入接地網。

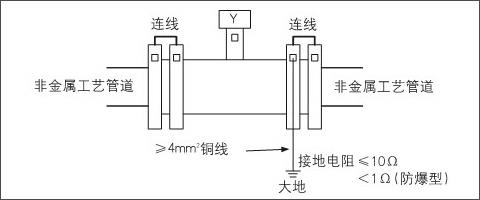

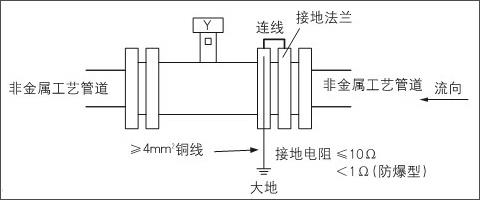

電磁流量計安裝在非金屬管道上

環，用≥4mm2銅線將接地法蘭（接地環）與電磁流量計相連接，接地線從電磁流量計法蘭上接入接



電磁流量計接地電阻要求 常阻≤10Ω，防爆型電磁流量計要求接地網接地電阻＜10Ω；接地線選用≥4mm2銅線；接地網最好是獨立
