五閥組通常與差壓變送器配套使用，由于生產廠家不同，五閥組有兩種結構形式，下面昌暉儀表以圖文方式介紹五閥組結構及使用操作步驟。

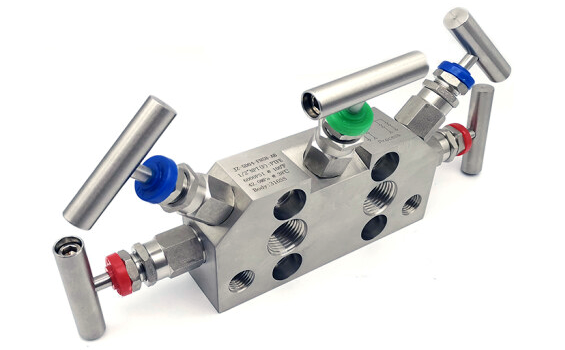

五閥組結構

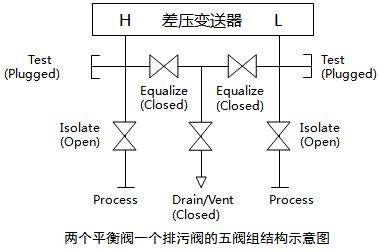

常見的五閥組有兩種結構：一種是有兩個排污閥、一個平衡閥和兩個取壓閥組成；另一種是有一個排污閥、兩個平衡閥和兩個取壓閥組成。這兩種結構的五閥組使用操作會略有不同。
特別說明：五閥組的兩個排污閥一般都不用于排污，通常用于排放差壓變送器膜盒內的氣、液，用它排空后校對差壓變送器零點。因五閥組安裝與差壓變送器之前，通過五閥組排污閥進行排污，只能排放導壓管內的氣、液，而變送器膜盒有污物卻不能排除，故使用五閥組的差壓變送器排污宜通過變送器后部的排污螺絲進行。
五閥組安裝
1、五閥組與羅斯蒙特3051差壓變送器配套安裝

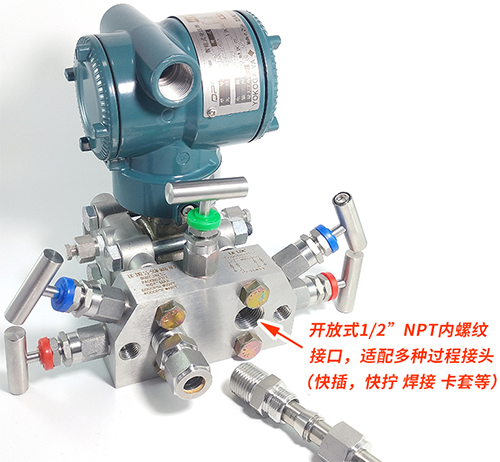

2、五閥組與EJA差壓變送器配套安裝
如何使用五閥組？
1、(兩個排污閥，一個平衡閥)五閥組操作說明

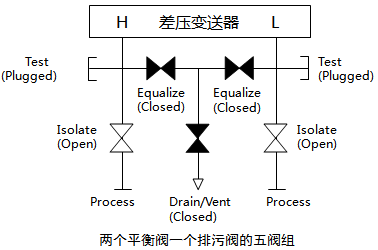

①正常工況時，五閥組和正負引壓閥打開，平衡閥關閉。
②校準差壓變送器零點時五閥組的使用

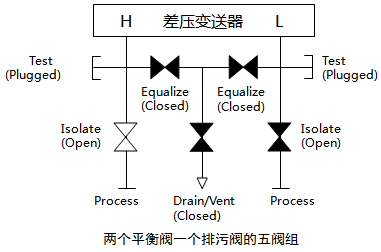

a、首先關閉五閥組的負壓閥

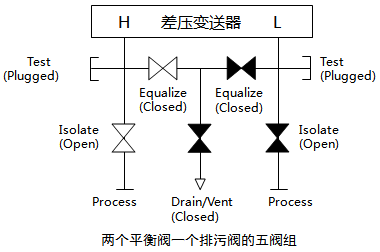

b、打開五閥組的正壓側平衡閥
c、打開五閥組的負壓側平衡閥進行校準
d、差壓變送器調零后關閉五閥組的負壓側平衡閥
e、關閉五閥組的高壓側平衡閥
f、最后，打開五閥組的負壓閥，投用差壓變送器
2、(兩個排污閥，一個平衡閥)五閥組操作說明
這種結構五閥組是在三閥組基礎上增加了兩個排污閥，其使用操作與三閥組沒有差別，大家可閱讀《差壓變送器停運和投運步驟》了解(兩個排污閥，一個平衡閥)五閥組的使用，在此不再累述。
