渦街流量計更換變送器組態步驟
1、on line在線
2、configure組態
3、Guided setup向導組態
4、Initial setup初始組態
5、basic setup基本組態
6、Device Tag儀表位號
7、Process Fluid select the type of process fluid beling Liquid/Gas/steam(液體/氣體)
8、Process Temperature溫度degC
9、Fixed Process Temperature輸入設計溫度值
10、Process Density units密度單位kg/Cum
11、Fixed Process Density輸入設計密度
12、Reference K-factor輸入K系數
13、Flange type法蘭尺寸(不影響測量)
14、Pipe Inside Diameter units管道尺寸單位(in英寸/mm毫米)
15、Pipe Inside Diameter Enter輸入管道尺寸
16、Primary varible select(Volume體積/Velocity速度/Mass質量)
17、Primary varible Units select單位選擇
18、Low range value量程下限
19、Upper range value量程上限
20、Primary varible Damping 阻尼系數
21、Optimize Signal Processing 濾波修正(氣體選擇比密度低二檔，液體選擇比密度低一檔)

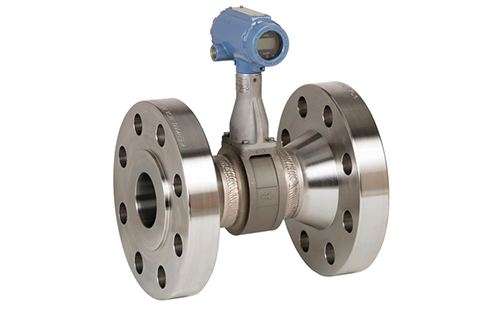

8600D渦街流量計小信號切除步驟
1、on line在線
2、configure詳細設置
3、manual setup手動設置
4、signal processing影響因子
5、fitter setting濾波器設置
6、manual fitter Adjust手動濾波器設置
7、low flow cutoff小流量切除
8、**原則上切除量程的3%，不允許切除超過最小量程
9、*low flow cutoff
10、點send發送即可
