可調軟啟動時間的電子保險絲SGM2533/4

2022/7/21 17:35:15 人評論次瀏覽分類：電子技術文章地址：http://www.fg316.com/tech/4343.html

SGM2533/SGM2534系列產品是高度集成、功能豐富的電子保險絲，具有輸入欠壓保護、輸出過流保護及輸出短路保護等功能。輸出電流2A至5A可調，輸出限流精度±15%，快速的短路關斷保護，具有2檔輸出電壓鉗位功能，典型值分別為6.1V和15V。可調的輸出電壓斜率以及欠壓關斷和過溫保護功能可以有效防護系統應用中出現的過載、輸出短路、輸入浪涌等工況，使其非常適用于局部系統保護電路。芯片采用TDFN-3×3-10L綠色封裝，并輔以散熱焊盤以確保散熱性能良好，工作溫度范圍可達-40℃至+125℃。

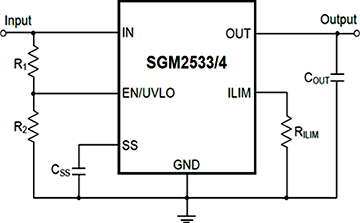

SGM2533/4

典型特性
◆5V電子保險絲：SGM2533A/B；
◆12V電子保險絲：SGM2534A/B；
◆典型值為26mΩ/低導通內阻/NMOS開關；
◆固定的過壓鉗位：
6.1V：SGM2533A/B；
15V：SGM2534A/B；

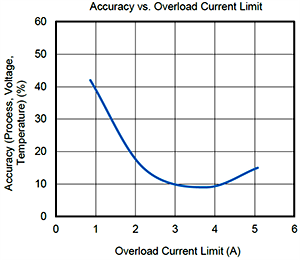

◆可調的輸出電流門限：2A至5A(±15%精度)；
◆欠壓關斷；

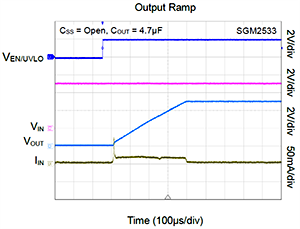

◆可調的輸出電壓斜率；

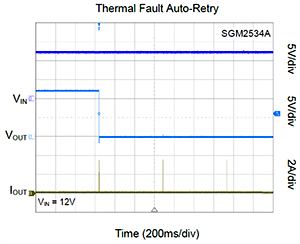

◆熱保護功能：

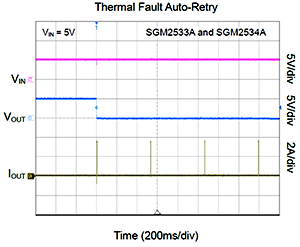

自恢復：SGM2533A/SGM2534A；

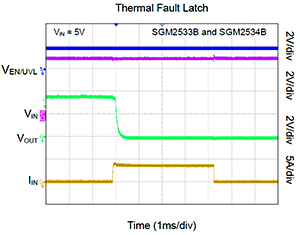

熱關斷：SGM2533B/SGM2534B；
◆-40℃至+125℃工作溫度范圍；
◆自帶散熱焊盤/TDFN-3×3-10L綠色封裝。

核心特點

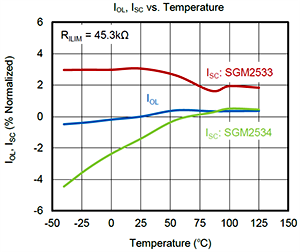

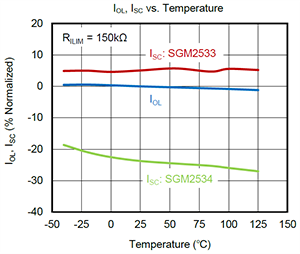

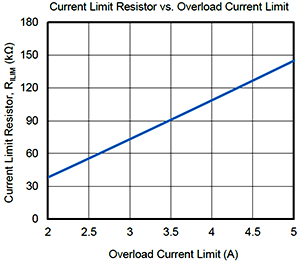

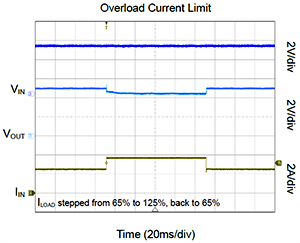

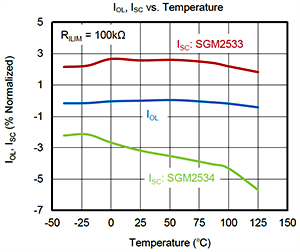

1、通過一個外接限流電阻，實現2A至5A限流門限設定，調節系統輸出的電流限制閾值，非常適合大電流應用場合如PC、服務器、SSD驅動器和儀表類設備等。瞬態的輸出過電流不會觸發芯片保護，避免系統波動而造成的宕機。

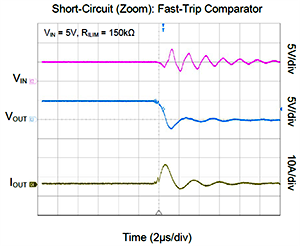

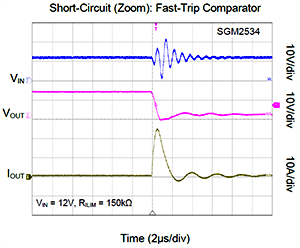

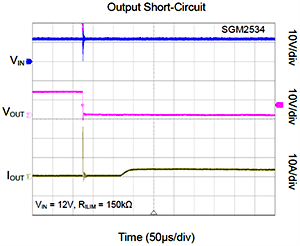

2、芯片集成的快速過流響應比較器可以在發生瞬態短路時快速響應，及時保護系統安全。

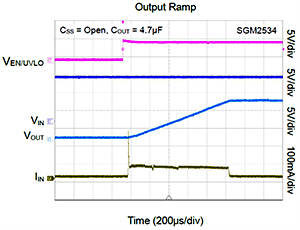

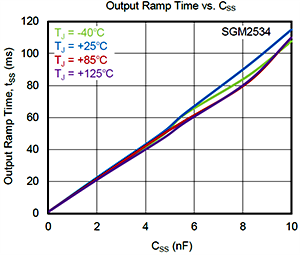

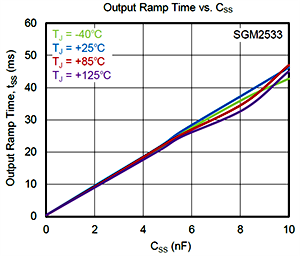

3、對于不同的工況，可以通過一個外接CSS電容來設定需要的輸出電壓斜率以減少浪涌電流，保護下游大電流敏感器件并抑制輸入端電壓的波動。

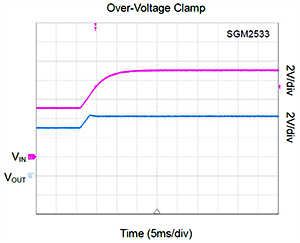

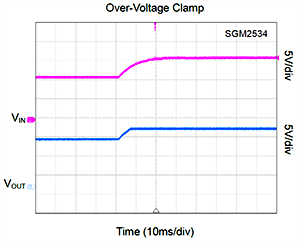

4、SGM2533A/B為5V系統提供過壓鉗位保護功能，SGM2534A/B為12V系統提供過壓鉗位保護功能。當系統輸入過壓時，SGM2533A/B和SGM2534A/B分別將輸出電壓鉗位至6.1V和15V，保證下游設備工作在安全電壓范圍內。當芯片長時間工作在輸入過壓工況中，帶載能力會因為熱損耗的增加觸發過熱保護而受到限制，最終切斷芯片的輸出來避免對后級電路造成潛在的電壓沖擊。
