振蕩可能來自控制回路內部，也可能是由外部因素引起的。振蕩也可能是兩個或多個控制回路之間周期性相互作用的結果。為了尋找可能引起振蕩的原因，應將PID調節器置于手動模式，以查看振蕩是否停止。如果在PID調節器處于手動模式時振蕩仍然存在，則振蕩源自回路外部。然后應對相互作用的回路和設備進行振蕩分析，以找到根本原因。如果在PID調節器處于手動模式時不振蕩，則振蕩源來自控制回路參數、檢測儀表或最終控制元件。
控制回路PID參數不合理引起的振蕩，可以根據曲線的相位偏移找到可能的原因。常見的兩種可能：
1、如果OP(PID控制輸出)和PV(測量值)同時達到峰值，則振蕩主要由于比例太強或者存在周期性干擾引起的，如下圖所示。

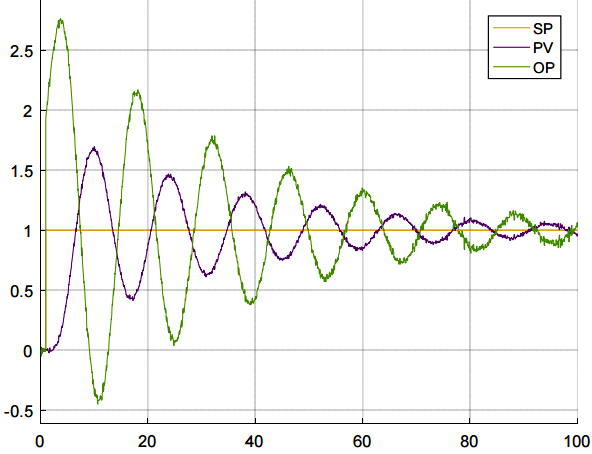

圖1 比例作用太強引起的振蕩
2、如果在PV(測量值)越過設定值SP時OP(PID控制輸出)達到峰值，則振蕩主要由于積分作用太強引起，如下圖所示。
圖2 積分作用太強引起的振蕩
實際過程中如果振蕩但是積分作用太強的特征不明顯，可以先減弱比例作用試試。
作者：馮少輝博士(現從事先進控制工作，有一線十幾年工作經歷，真正理論聯系實際的過程控制專家)
