1、液位PID控制回路使用純比例

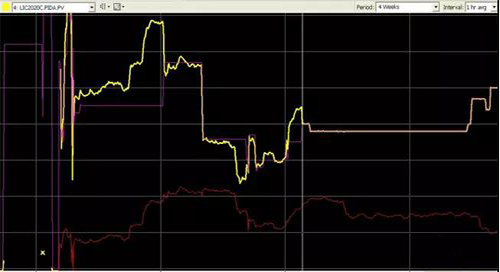

純比例控制回路存在余差，在積分過程中很多人推薦純比例控制。實際上即使是積分對象使用純比例也存在余差。下圖就是一個實際的液位控制在使用純比例控制使明顯存在余差。反應器液位的余差會導致反應物料停留時間的變化，應該盡量避免。所以即使是液位控制回路也不應該使用純比例控制。
2、液位PID控制回路振蕩根源

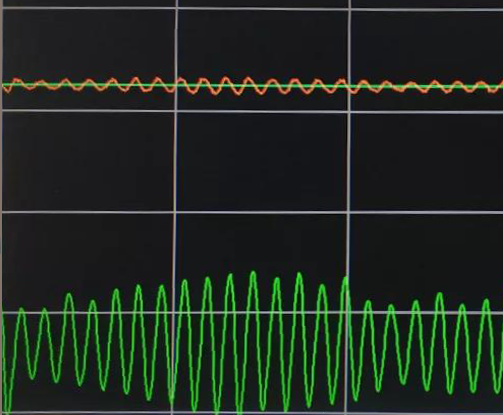

一般液位被控對象都是積分過程，按常規對象提供的PID參數很容易導致如下圖所示的振蕩。液位測量值圍繞設定值振蕩的同時，PID調節器的PID輸出會大幅度振蕩，并傳導給下游裝置引起整個系統的振蕩。這是液位控制回路常見的一類問題。
液位控制回路振蕩的根源之一：太弱的比例作用和太強的積分作用綜合影響，液位控制回路PID參數設置要強比例弱積分。
