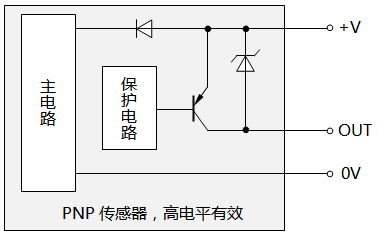

PNP傳感器又叫“源型輸入”，電流是從端子里流出來的，就是高電平有效。

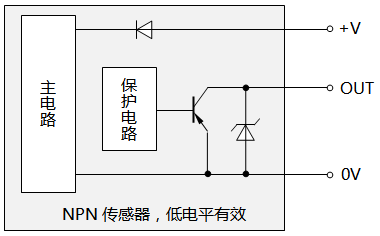

NPN傳感器又叫“漏型輸入”，電流是從端子里流進去的，就是低電平有效。
在一些工廠里，PLC有很多種，有按NPN接的，有按PNP接的，一個公司一個習慣；而現場有好多傳感器，比如接近開關和安全光柵等也分為PNP型和NPN型的，所以很多儀表工一看到傳感器上的PNP和NPN就發懵。昌暉儀表從實際應用的角度分析PNP型和NPN型的區別，以后您再看到這兩者就可以輕松的判斷什么時候該用哪種。
首先大多數的PLC都可以有PNP和NPN兩種接法，比如西門子PLC，歐姆龍PLC，臺達PLC等等。那么怎么判斷一個PLC是什么接法呢？
PLC的供電電源一般是直流24V，PLC上的數字輸入模塊有一個公共端，因為PLC需要檢測到電壓差才能確認檢測到輸入信號，而輸入信號只有一根線，這個公共端就是為了和輸入信號作對比。

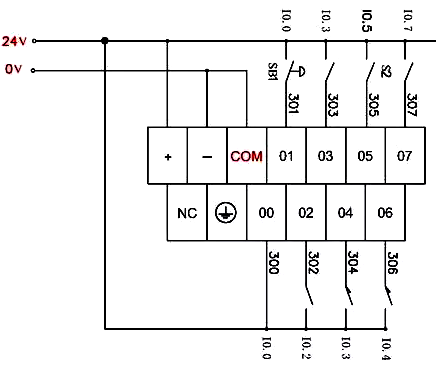

而公共端接到24V電源的0V上，意味著輸入信號達到24V左右時才能檢測到電壓差，所以，這種接法是PNP接法，24V對比0V是高電平，PNP接法，高電平有效。

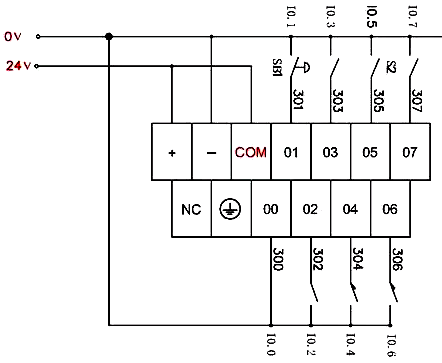

而公共端接到24V電源的24V上，意味著輸入信號在24V時是等勢電位，沒有電位差，只輸入信號是0V時，才有電位差，PLC才能檢測到輸入信號，所以是NPN接法，低電平有效。
那么為什么工廠的PLC會有PNP接法和NPN接法的區別呢？其原因是這兩種接法各有各的好處：
1、PNP接法
一般歐美的外企都習慣這種接法，優點是在發生故障時易于判斷故障，因為24V比0V更明顯，而且工廠的電氣環境比較惡劣，各種電磁場相互作用，24V也比0V的抗干擾能力強很多。
2、NPN接法
一般日本和一些國內的廠家愿意使用這種接法，因為傳遞給現場的電源是0V，在現場出現電纜損壞的時候，0V的電纜碰到了地線上不會導致上一級開關電源的跳閘或者損壞，因此適應性上更強一點，可以更好的保護系統。
那么問題來了，PNP接法的PLC可以使用NPN的傳感器嗎？或者反過來。
答案是不一定，你需要區分是什么功能的傳感器，比如說普通功能的接近開關就可以通過用繼電器來轉換。
下面為您做了兩幅圖，幫助您在可能的情況下使用：

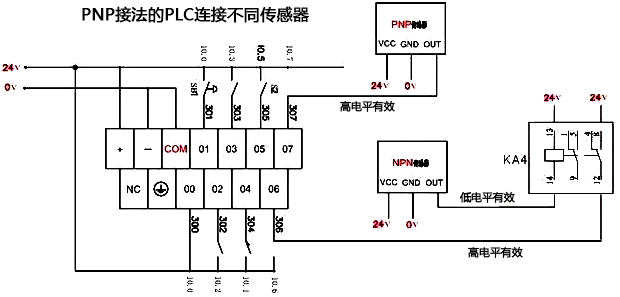

1、PNP接法的PLC使用兩種傳感器

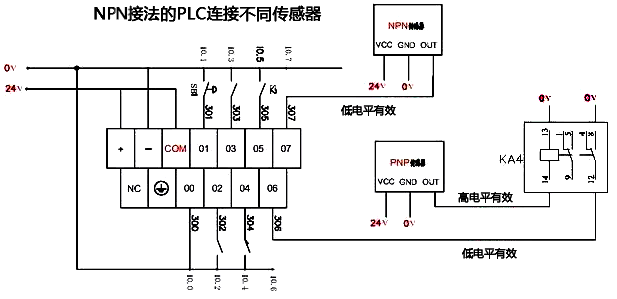

2、NPN接法的PLC使用兩種傳感器
但是利用繼電器轉換有一個缺點，那就是即時性不好，因為繼電器吸合需要時間，如果這個傳感器即時性要求特別高，如果需要精確定位的話就不可以了，或者編碼器類脈沖的因為時效性也不可以，如果遇到這種情況還是乖乖去找適合的傳感器吧！
