電接點壓力表工作原理

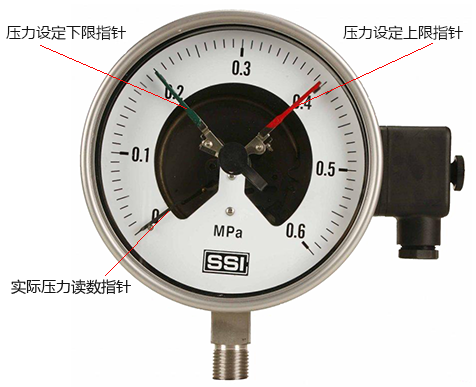

1、電接點壓力表有三個指針，一個是實際壓力讀數指針(黑色)，另一個是壓力設定下限指針(綠色)，最后一個是壓力設定上限指(紅色)。
2、具體工作原理，昌暉儀表以增壓水罐的水壓控制來講述：比如，要求水罐內壓力(指表壓)低于0.3MP時，供水電機啟動抽水；壓力高于0.6MP時，供水電機停止抽水。

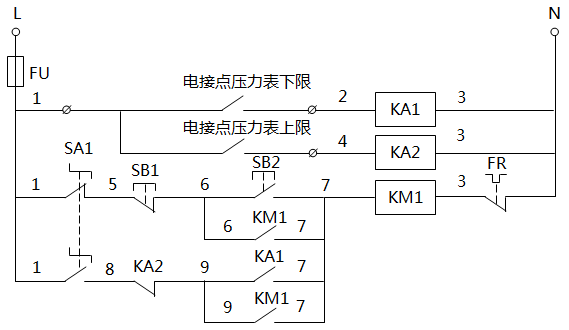

水泵電機控制回路如下圖示：
主回路大家都非常熟悉，就不多講了，這里主要講控制回路。
旋轉轉換開關，1和5接通時，為手動控制，這里也不多講述。1和8接通時，為電接點壓力表全自動控制。電接點壓力表全自動控制的情況下，實際壓力指針接的是公共線，即1號線，也是電源線。下限指針接的是2號線。上限指針接的是4號線。
剛開始表壓為零時，實際壓力指針與下限指針接通，即1和2接通，中繼KA1吸合，接觸器KM1吸合并自鎖，抽水電機運行。
隨著抽水電機的運行，表壓逐漸上升，實際壓力指針與下限指針脫離，逐漸往大壓力值方向擺動。
當表壓達到上限設定值時，實際壓力指針與上限指針接通，即1和4接通，中繼KA2吸合，接觸器KM1斷開，抽水電機停止運行。
隨著用戶不斷用水，表壓逐漸下降，實際壓力指針逐漸回落，直至其與下限指針再次接通時，便進入了下一個循環供水過程。
電接點壓力表接線方法
電接點壓力表的接線方法，關鍵在于找到公共線、下限線、上限線。
1、一般情況下，一個符合規范的電接點壓力表，黃線是公共線，即電源線。綠線是下限線，即啟動線。紅線是上限線，即停止線。黑線是接地線。
2、但是筆者就遇到過一個不符合規范的電接點壓力表，按上述顏色接線后，轉換至自動，通電試機，電機不工作。遇到這種情況，就需要下面的方法了：
①電接點壓力表接線盒內有4根線，與金屬外殼相連的那根是地線，這根很容易找到。
②余下那3根，用萬用表通斷檔測量，把相通的那2根找出來。把電源線(即公共線)和啟動線接到這2根線上，先不管這2根線是不是接顛倒了。
③最后剩余那根線，就確定了，接停止線。
④把轉換開關打至自動，通電試機，讓水泵抽水。這時注意觀察表壓，如果到了上限壓力，水泵停機，說明接線完全正確。
⑤如果到了上限壓力，水泵不停，說明電源線(即公共線)和啟動線二者位置接反了。把二者互換位置，重新接線即可。
3、第三種方法是直接看表針結構接線。
正對著電接點壓力表正面，從外到里，依次是：第一個線是地線，第二個線是電源線(即公共線)，第三個線是啟動線，第四個是停止線。
電接點壓力表常見故障處理
因電接點壓力表指針頻繁擺動，指針與指針頻繁接通、斷開，其接觸部位容易打火，時間長了就接觸不良，使電路無法導通。因此電接點壓力表控制回路不宜使用線圈功率較大的接觸器，應該用功率小的中繼繼電器。這樣才能延長電接點壓力表使用壽命。
用電接點壓力表控制電機啟停的典型應用及電接點壓力表接線的內容到此結束，如有不足之處，請批評指正。謝謝！
作者：聞杰
