接入隔離器的4-20mA信號分為有源和無源兩類，二線制4-20mA為無源信號，三線制和四線制制4-20mA為有源信號，二線制/三線制/四線制4-20mA電流信號與隔離器的接線各不相同。本文以昌暉儀表隔離器YR9034A-0-GNNN-N為例介紹二線制/三線制/四線制4-20mA電流信號與隔離器如何接線。

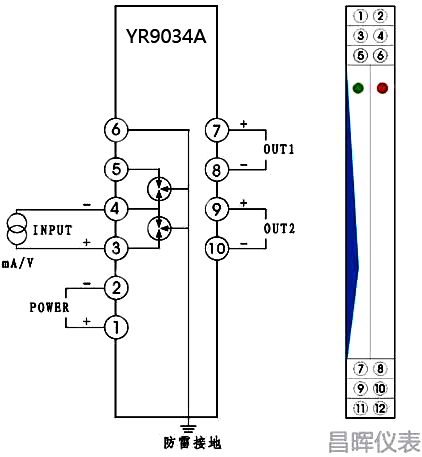

1、四線制4-20mA信號
如下圖所示，四線制儀表使用單獨供電電源，傳輸的信號為有源信號，所以，將信號線直接接在信號隔離器信號輸入端(3+，4-)上。

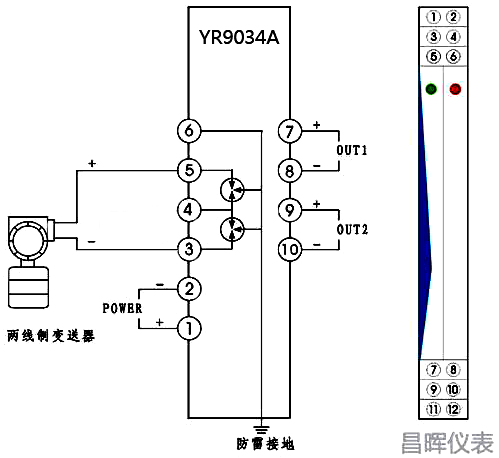

2、二線制4-20mA信號
如下圖所示，二線制儀表沒有單獨的供電電源，需要隔離器給儀表供電，然后儀表再反饋電流信號給信號隔離器輸入端。所以，將現場儀表的電源線接在隔離器5腳上，反饋信號線接在3腳上。

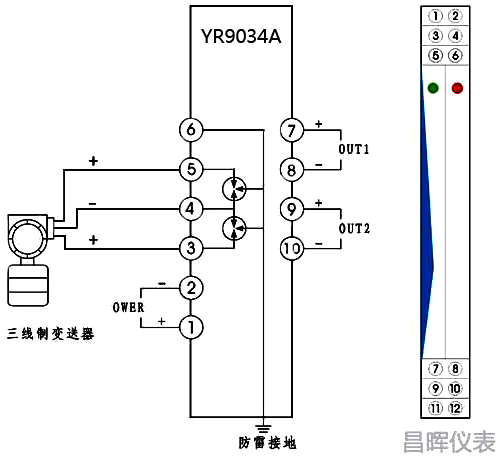

3、三線制4-20mA信號
如下圖所示，三線制儀表有三根線，分別是電源線、信號線、公共負極。所以，將現場儀表的電源線接在信號隔離器5腳上，信號線接在3腳上，公共端接在4腳上。
