1、低壓配電TN系統的SPD安裝

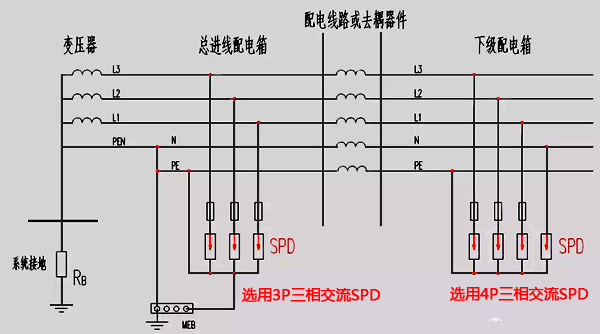

圖1 TN-C-S系統中電源SPD裝設示意圖
圖1中，采用TN-C-S系統中位于進線處的總配電箱裝設3P三相交流電源SPD(即三個相線與PE線之間裝設3個電源SPD，推薦型號為YR9000PB-40/320-3P)，N線上則不需要裝設，這是因為N線和PE線在總配電箱進線前是合用的(即PEN線)，而PEN線在總配電箱進線處做重復接地，N線和PE線在總配電箱進線處才開始分開，因此總配電箱的N線上不需要再裝設SPD。
而對于圖1TN-C-S系統的下級配電箱，則需要裝設4P三相交流電源SPD(即三個相線、N線與PE線之間裝設4個電源SPD，推薦型號為YR9000PB-40/320-4P)，這是因為N線和PE線在總進線處已經分開了，N線就有可能和相線一樣將線路感應產生的雷電脈沖過電壓傳導到下級配電箱所供電的電氣裝置中去，因此下級配電箱處的N線上需要裝設電源SPD。

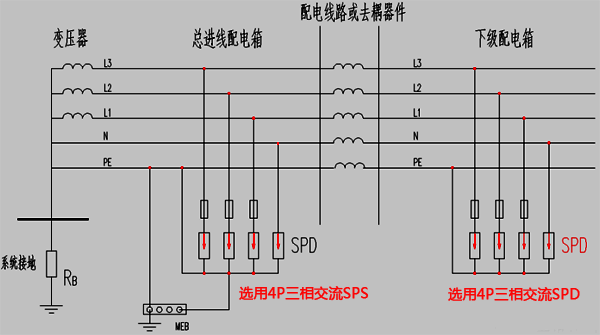

圖2 TN-S系統中電源SPD裝設示意圖
圖2中，采用TN-S系統配電，N線和PE線在變電所內分開，總配電箱進線為5芯電纜，那么總配電箱進線和下級配電箱處均需要設置4P三相交流電源SPD(即三個相線、N線與PE線之間裝設4個SPD，推薦型號為YR9000PB-40/320-4P)。
2、低壓配電TT系統的電源SPD安裝

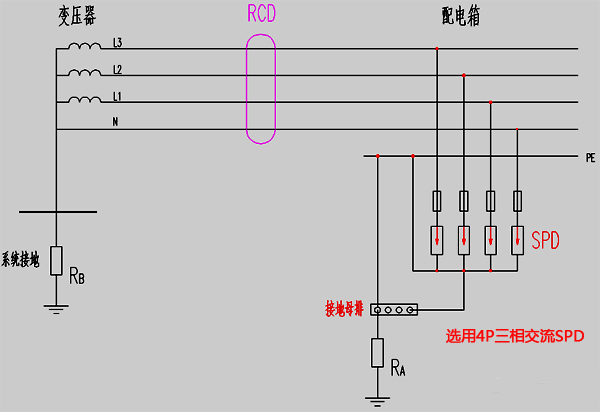

圖3 TT系統中RCD裝設在SPD電源側示意圖
圖3中，采用TT系統配電，中性線自變電所引出后就不再做重復接地而對大地是絕緣的，那么中性線就和相線一樣可以將線路感應產生的雷電脈沖過電壓傳導到所供電的電氣裝置中去，因此配電箱進線處需要設置4P三相交流電源SPD(即三個相線、N線與PE線之間裝設4個電源SPD，推薦型號為YR9000PB-40/320-4P)，且圖3中，RCD裝設在SPD的電源側，這對于采用限壓型(壓敏電阻)SPD來說是必要的，限壓型(壓敏電阻)SPD在施加額定電壓后會有微量的泄漏電流流過，長時間使用后，其泄漏電流會逐漸增大，最終會導致電源SPD短路而失效，將RCD裝設在SPD的電源側可以監測出這一泄漏電流并及時切斷電源，從而防止因電源SPD短路而產生的危險。

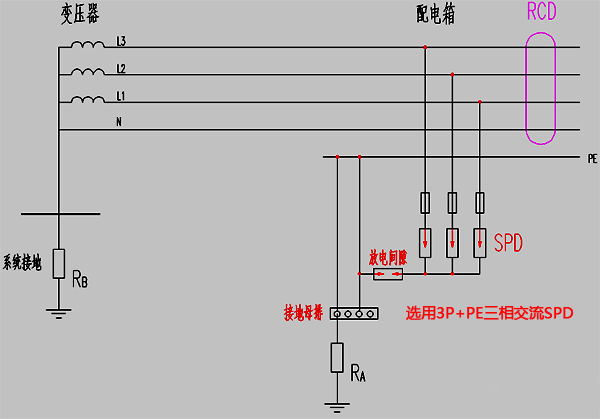

圖4 TT系統中RCD裝設在SPD負荷側示意圖
圖4中，采用TT系統配電，RCD裝設在電源SPD的負荷側，在配電箱處裝設3P+PE三相交流SPD(即3個相線SPD先接于中性線上，再經一放電間隙接于PE線上。推薦型號為YR9000PB-40/320-3P+1)。這種方式使得RCD可以裝設在SPD的負荷側，因為相線與PE線之間存在放電間隙的隔離，使得電源SPD失效不會導致SPD短路的危險。
3、低壓配電IT系統的SPD安裝

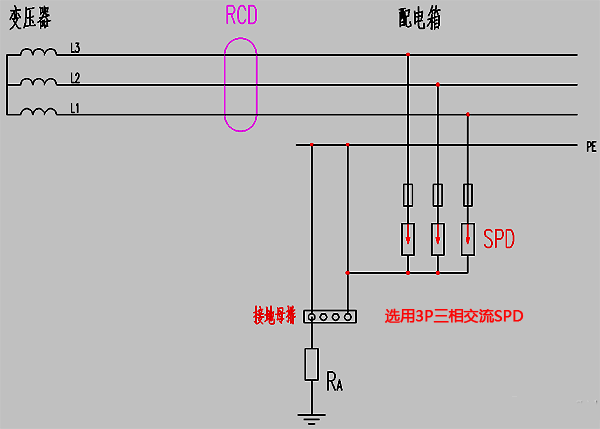

圖5 IT系統中電源SPD裝設示意圖
圖5中，采用IT系統配電，該IT系統沒有配出中性線，那么很明顯該裝設3P三相交流電源SPD(即三個相線與PE線之間裝設3個SPD，推薦型號為YR9000PB-40/320-3P)。
文章總結
1、TN系統分兩種情況：
①TN-C-S系統中總進線配電箱處裝設3P三相交流電源SPD(推薦型號為YR9000PB-40/320-3P)，N線上不必裝設，下級配電箱處需裝設4P三相交流電源SPD(推薦型號為YR9000PB-40/320-4P)；
②TN-S系統，從總配電箱開始就要裝設4P三相交流電源SPD(推薦型號為YR9000PB-40/320-4P)。
2、TT系統的總配電箱進線處需按以下情況裝設電源SPD：
①RCD裝設在SPD的電源側則裝設4P三相交流電源SPD(推薦型號為YR9000PB-40/320-4P)；
②RCD裝設在SPD的負荷側，則采用3+1的連線方式裝設3P+PE三相交流電源SPD(推薦型號為YR9000PB-40/320-3P+1)，再經一放電間隙接于PE線上。
3、IT系統沒有配出中性線的情況下，需裝設3P三相交流電源SPD(推薦型號為YR9000PB-40/320-3P)。
