標配OPC UA的歐姆龍控制器NX102/NJ50應用實例

2021/1/29 16:50:16 人評論次瀏覽分類：過程控制文章地址：http://www.fg316.com/tech/3575.html

歐姆龍機器自動化控制器NX102/NJ501-1□00配備OPC UA服務器。標準配備支持PLCopen信息模型，只需簡單地通過選擇控制器的變量進行設定，即可直接連接SCADA等上位IT系統。

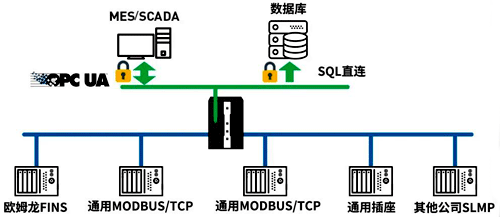

NX102系列配備了數據庫直連功能。生產管理系統和SCADA采用OPC UA連接，品質追溯使用的SQL server和Oracle Database則采用數據庫直連功能，1臺控制器可以承擔兩項職能。

另外，還支持EtherNet/IP、EtherCAT、MODBUS/TCP、SLMP等多種網絡。其中也包括使傳感器層級的信息可視化的IO-Link。通過將如此豐富多彩的連接性與OPC UA組合在一起，可以推動制造現場的信息化、IoT化向前發展。

OPC UA客戶端需要與PLC等設備的OPC UA服務器組合使用，例如NX102可與Puerto UA Monitor連接。

NX102也可與IP System鏈接。OSlsoft PI System是美國OSIsoft公司提供的可以實時收集、積累大量數據并進行管理的IoT信息基礎架構。使用PI Connector for OPC UA可以從PLC等設備的OPC UA服務器實時收集數據。

自行開發支持OPC UA的軟件和系統時，使用SDK等開發套件可以提高開發效率。
①OPC Foundation提供的開發套件
②應用開發參考書《OPC應用開發入門》
③OPC Foundation 企業會員提供的已取得認證的OPC UA SDK

應用實例

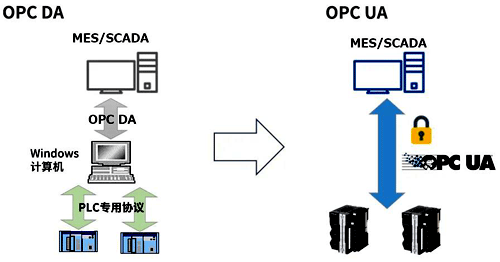

將監控系統從OPC DA升級為OPCUA
工廠的監視控制和運行監控很多早已采用了第1代OPC技術OPC DA。OPC UA已在開始這些系統的更新時得到采用。采用要點如下所示。
◆除了Windows計算機之外，還可以直接連接PLC等控制設備，系統構成簡單
◆除了簡單的數值和存儲數據之外，還可以交換結構化數據和具有含義的信息
◆還可以提高安全性
支持OPC UA的SCADA，PLC和控制器的選件擴展也支持此介紹。

全球化發展的制造商

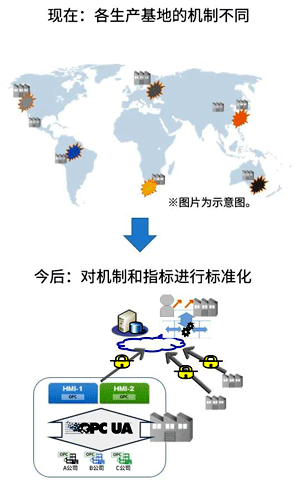

利用OPC UA統一工廠信息化基礎架構
如今存在著世界各地的生產基地引進的信息化機制各異的問題。通過M&A等擴大事業是問題的成因之一。為了促進全公司的信息利用并提高生產效率，需要解決對指標(KPI)和機制進行標準化這一課題，作為可以在全球范圍內實現標準化，而且前景光明的基礎架構，OPC UA得到了越來越多的采用。
OPC UA

金屬加工生產線的運行監視
金屬部件的加工生產線大量引進了配備CNC的機床，采用OPC UA的目的，是要統一收集機床運行信息以及PLC所控制的外圍裝置的信息、電力及溫度等運行環境信息，并使其實現可視化。采用要點是能夠利用同一個機制來收集并管理CNC和PLC雙方的信息。

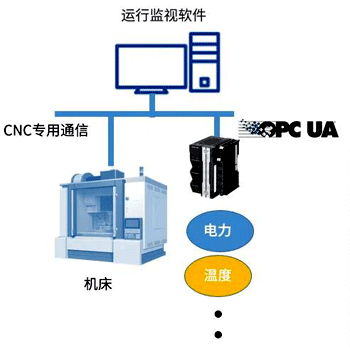

OPC UA在金屬加工生產線的應用

安全措施
能夠確保安全是OPC UA的優勢所在，使其得到了網絡安全措施，以及實現放心的產品制造所需要的數據防篡改機制的采用。

①網絡安全措施
雖然實際的工廠采用事例很少公開，但名古屋工業大學在小型成套設備上開展了使用OPC UA的網絡安全驗證研究，并且發布了研究?jī)?nèi)容和結果。

②制造數據防篡改機制

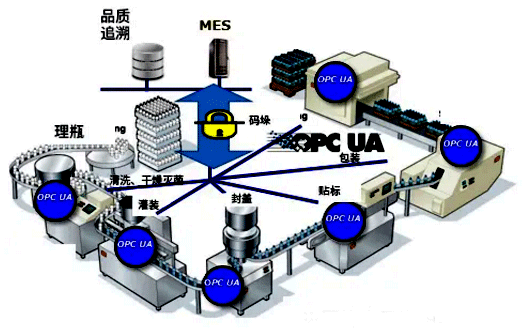

對于藥品的生產線和裝置，確保制造數據的完整性(Data Integrity：DI)已經開始成為需求。數據完整性的英文是Data integrity，要求保證數據完整且沒有不匹配的情況。有的事例已經采用了支持?jǐn)?shù)字簽名的OPC UA，將其作為可以輕松實現數據完整性的機制。
