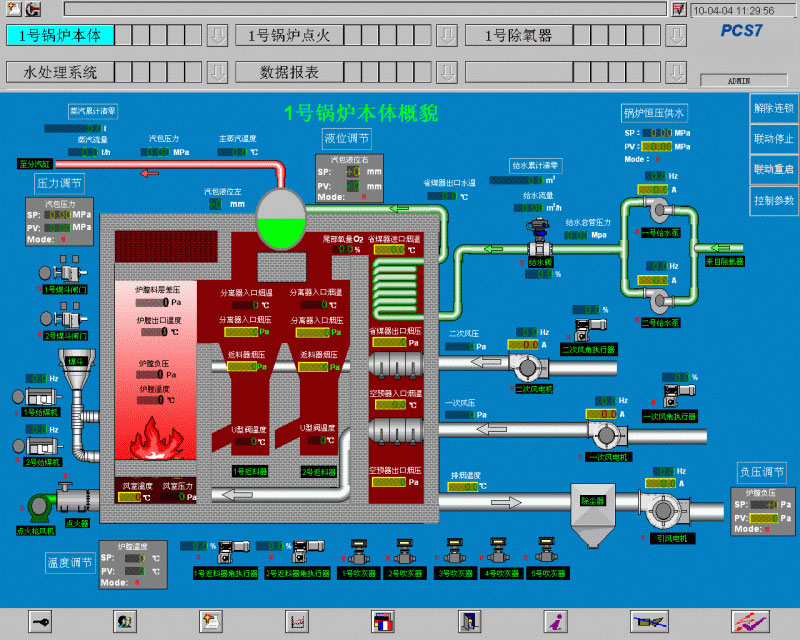

75t/h循環流化床鍋爐DCS系統通常涉及熱工檢測、模擬量控制、順序控制和FSSS熱工保護等自動化控制內容，根據昌暉儀表完成的多套循環流化床鍋爐DCS控制統計數據來看，75t/h循環流化床鍋爐DCS大概點數約為309，具體數據如下：
1、75t/h循環流化床鍋爐AI輸入點數設計需求約為137個點，AI輸入細分為4-20mA輸入86點、熱電偶輸入5點、熱電阻輸入46點。工程實際配置DCS系統AI點數167點，AI：4-20mA輸入100-104點、熱電阻輸入56、熱電偶輸入6-7點。
2、75t/h循環流化床鍋爐AO輸出點數設計需求約為18個點，工程實際配置DCS系統A0點數22點。
3、75t/h循環流化床鍋爐DI輸入點數設計需求約為62個點，工程實際配置DCS系統DI點數75點。
4、75t/h循環流化床鍋爐DO輸出點數設計需求約為36個點，工程實際配置DCS系統D0點數45點。
在經費允許條件下最穩妥的方式是能將同一信號的DCS板卡預留出一塊,板卡故障時直接熱拔插更換即可。
