1、按照國家質量技術監督局特檢院要求，用于鍋爐水位高低限報警及連鎖的水位信號必須來自現場差壓水位計(鍋爐水位信號來自差壓變送器)。
通常鍋爐汽包上安裝有電接點水位計、雙色水位計、石英管水位計和差壓水位計，同時監測鍋爐水位變化。鍋爐差壓水位計測量系統通常由雙室平衡容器、高穩定性差壓變送器、三閥組、儀表導壓管和儀表針形閥組成，自控專業在系統投入運行前必須調整鍋爐差壓水位計與鍋爐就地水位表(雙色水位計或石英水位計)測量值一致，保證水位控制信號穩定可靠。
2、特檢院《蒸汽鍋爐安全技術監察規范》具體要求
第154條 每臺鍋爐至少應裝兩個彼此獨立的水位表。但符合下列條件之一的鍋爐可只裝一個直讀式水位表:
154.1、額定蒸發量小于或等于0.5t/h的鍋爐；
154.2、電加熱鍋爐；
154.3、額定蒸發量小于或等于2t/h，且裝有一套可靠的水位示控裝置的鍋爐；
154.4、裝有兩套各自獨立的遠程水位顯示裝置的鍋爐。
第155條 水位表應裝在便于觀察的地方。水位表距離操作地面高于6000mm時，應加裝遠程水位顯示裝置。遠程水位顯示裝置的信號不能取自一次儀表。
第156條 用遠程水位顯示裝置監視水位的鍋爐，控制室內應有兩個可靠的遠程水位顯示裝置，同時運行中必須保證有一個直讀式水位表正常工作。
第157條 水位表應有下列標志和防護裝置:
157.1、水位表應有指示最高、最低安全水位和正常水位的明顯標志，水位表的下部可見邊緣應比最低安全水位至少低25mm，水位表的上部可見邊緣應比最高安全水位至少高25mm。
157.2、為防止水位表損壞時傷人，玻璃管式水位表應有防護裝置(如保護罩、快關閥、自動閉鎖珠等)，但不得妨礙觀察真實水位。
157.3、水位表應有放水閥門并接到安全地點的放水管。
第158條 水位表的結構和裝置應符合下列要求:
158.1、鍋爐運行中能夠吹洗和更換玻璃板(管)、云母片；
158.2、用兩個及兩個以上玻璃板或云母片組成一組的水位表，能夠保證連續指示水位；
158.3、水位表或水表柱和鍋筒(鍋殼)之間的汽水連接管內徑不得小于18mm，連接管長度大于500mm或有彎曲時；內徑應適當放大，以保證水位表靈敏準確；
158.4、連接管應盡可能地短；如連接管不是水平布置時，汽連管中的凝結水應能自行流向水位表，水連管中的水應能自行流向鍋簡(鍋殼)以防止形成假水位；
158.5、閥門的流道直徑及玻璃管的內徑都不得小于8mm。
第159條 水位表(或水表柱)和鍋筒(鍋殼)之間的汽水連接管上，應裝有閥門，鍋爐運行時閥門必須處于全開位置。
特檢院對鍋爐水位高高限報警連鎖停爐未作強制規定，但對于鍋爐過熱蒸汽需要送至汽輪機的工況還必須將水位高高限連鎖鍋爐停爐，以防止蒸汽帶水引發汽輪機安全事故。
3、鍋爐差壓水位系統報警儀表選用
DCS控制系統都有上上限、上限、下限、下下限報警功能；如自控系統采用儀表控制時，必須選用四限報警控制儀(如選用YR-GNCTS804-010-12-HHLL-P-T儀表，儀表有光柱和LED顯示，同時提供四組繼電器報警輸出)。
4、鍋爐水位高低限報警設置方法

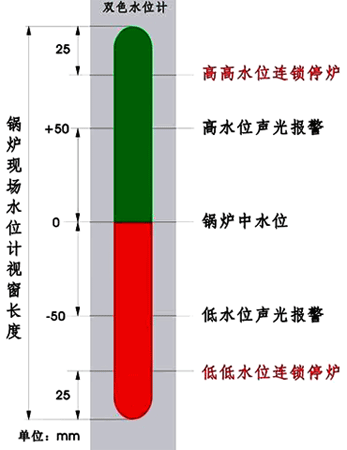

安裝特檢院技術要求：鍋爐水位報警系統的報警值必須參照汽包就地水位計(雙色水位計或石英水位計)設定相關報警值，鍋爐水位高限報警值為+50mm(指實際水位高于鍋爐中水位線50mm)，鍋爐水位低限報警值為-50mm(指實際水位低于鍋爐中水位線50mm)，鍋爐水位高高限報警值=現場水位表視鏡可視部分上限值-25mm，鍋爐水位低低限報警值=現場水位表視鏡可視部分下限值+25mm，。具體設置方法如圖所示：
以鍋爐水位測量中心距440mm鍋爐、現場水位計視窗可視長度總長為200mm工況舉例：
按照特檢院鍋爐安全運行技術指標要求，鍋爐在正常運行過程中允許鍋爐水位在中水位+50mm或-50mm范圍內波動，所以鍋爐水位高低報警值具體參數（報警回差均為0）設置如下：
儀表顯示量程設置為-200～+220mm時 儀表顯示量程設置為0-440mm時
高高限報警設定值：75mm 高高限報警設定值：295mm
高限報警設定值：50mm 高限報警設定值：270mm
中水位：0mm 中水位：220mm
低限報警設定值：-50mm 低限報警設定值：170mm
低限報警設定值：-75mm 低限報警設定值：145mm
5、鍋爐水位系統報警及連鎖調試
設置好控制系統報警參數后還需要進行實際水位報警測試，具體方法為：在鍋爐額定壓力狀態下人工控制鍋爐給水，讓鍋爐水位緩緩達到各個報警值，同時仔細觀察現場水位計與差壓水位計測量值是否存在較大誤差，如誤差在允許范圍內自控系統能正常報警，調試即成功完成。
在設置好控制系統報警參數并完成測試后，還需在現場水位計+50mm和-50mm處用紅色油漆畫出醒目工作線，隨后鍋爐水位自控系統即可正式投入運行。
鍋爐汽包水位報警系統設置好報警參數后，還需要對水位連鎖項逐一進行試驗后才能投入使用，《汽包水位連鎖保護動態試驗該如何做》介紹就水位連鎖試驗的方法和內容。
