一、UPS空開及電纜的配置
1、高頻UPS與工頻UPS的區別
UPS從分類來說，分為高頻UPS與工頻UPS，高頻機體積小、重量輕，價格低適合單個工作點的小功率設備保護，對干擾不敏感的設備和可靠性要求不很高的場合。而工頻機適合所有設備保護，無論是網點設備還是IDC(數據中心)，可靠性較高，但工頻機有體積大、重量重、價格高等缺點。
對電力品質和可靠性要求較高的地方，應使用工頻機。反之，則可使用高頻機。他們空開輸入電流和輸出電流的計算方法，都是一樣的。
2、UPS輸入電流的計算方法
昌暉儀表先介紹UPS如何配置空開。首先要看下輸入電流的計算公式：
關于公式中S的取值：在三相UPS時S=3，單相UPS時S=1
例1：已知：UPS功率100kVA，輸入臨界電壓176V，輸入功率因數0.99(高頻機都可以近似取1，工頻機取值0.85)，整機效率0.95，S=3，輸出功率因數0.8。
計算結果如下：
這里以工頻機輸入功率因數作為計算。
例2：已知：UPS功率6kVA，輸入臨界電壓176V，輸入功率因數0.99(高頻機都可以近似取1，工頻機取值0.85)，整機效率0.90，S=1，輸出功率因數0.7。
計算結果如下：
3、UPS輸出電流的計算方法
我們先來看下輸出電流的計算公式：
關于公式中S的取值：在三相UPS時S=3，單相UPS時S=1。
舉例3：已知：UPS功率100kVA；輸出電壓220V；S=3(三相UPS)。
計算結果如下：
這里面補充下，什么是標稱功率？
標稱功率是廠家標稱的功率,，最大功率是產品的實際最大功率，產品的實際功率一般不是整數，比如說是511.3瓦，廠家不可能把這個小數都標出來的，很有可能就標500瓦，那么標稱功率就是500瓦，也就是就近取整。
4、UPS電纜大小計算方法
交流電流一般按3-5A/mm2計算，直流電流一般按2-4A/mm2計算。
舉例4：100kVA；輸入電流160A；輸出電流152A；電池電流200A。
輸入線纜(mm2)＝160/5=32mm2(實際可采用35mm2)
輸出線纜(mm2)＝152/5=30mm2(實際可采用35mm2)
電池線纜(mm2)＝200/4=50mm2(實際可采用60mm2)
二、UPS蓄電池的配置
這里面就看一下UPS常用的兩種計算方法。
1、恒電流法
①計算蓄電池的最大放電電流值：
I最大=Pcosφ/(η×E臨界×N)
公式中：P為UPS電源的標稱輸出功率；cosφ為UPS電源的輸出功率因數；η為UPS逆變器的效率，一般為0.88-0.96(根據具體型號/功率取值)；E臨界為蓄電池組的臨界放電電壓(12V電池約為10.5V，2V電池約為1.75V)；N為每組電池的數量。
②根據所選的蓄電池組的后備時間，查出所需的蓄電池組的放電速率值C，然后根據公式(電池組的標稱容量=I最大/C)算出蓄電池的標稱容量。

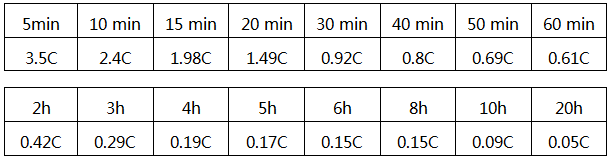

蓄電池的放電時間與放電速率C對應表
舉例5：三進三出高頻系列100kVA；輸出功率因數Cosφ為0.8；直流電壓480V(電池低壓保護：420V)；效率93%；后備時間2小時；每一蓄電池組額定節數N為40節。
①電流法
I最大=Pcosφ/(η×E臨界×N)=100×1000×0.8/0.93×10.5×40=204.8A
蓄電池組的標稱容量AH=I最大/C=204.8/0.42=487.6AH (C值取至于蓄電池的放電時間與放電速率C對應表，0.42對應的是2h，可以查看上表)，因此，電池組的標稱容量AH487.6AH，需要選用12V100AH蓄電池40節并聯5組。
②恒功率法
根據蓄電池功率可以準確地選出蓄電池的型號，首先計算在后備時間內，每個電池至少向UPS提供的恒功率。
恒功率法計算公式如下：
電池組提供的功率W＝UPS的負載KVA×功率因數/逆變器的效率
需要每節電池提供的功率＝電池組提供的功率W/每組電池額定節數
即W＝[P(VA)×1000×cosφ]/(η×N)，公式中：W為電池組提供的功率；P為UPS額定功率；cosφ為功率因數；η為UPS滿載時逆變器效率；N為UPS每蓄電池組額定節數
舉例6：臺達NT系列80KVA UPS后備時間30min，選用DCF126-12系列電池，計算UPS蓄電池容量？
臺達NT80kVA UPS直流終止電壓為300V及U臨界=300V，直流電壓為348V電池組選用29只12V電池，故N=29，n=6，U終壓=1.75V；UPS的功率因子Pf=0.8，逆變器轉換效率η=0.95，DCF126-12系列電池放電30min終止電壓1.75V/CELL是放電速率η=0.98(以上數據均應用臺達UPSDCF126電池性能技術參數)
①恒功率法計算
P(W)=[P(VA)*Pf]/η=[80*1000×0.8]/0.95=67368.4(W)
Pnc=P(W)/(N×n)=67368.4/(29×6)=387.2(W)
查臺達DCF126-12系列電池恒功率表可知
DCF126-12/120蓄電池終止電壓為1.75v時放電30min蓄電池提供功率為217W(數據是引用上面臺達DCF126蓄電池型錄恒功率放電特性表)。
電池組數量=387.2/217=1.78組，即：選用2組120AH，共58節120AH電池。
