1、冗余
CU3000主控制器、電源、I/O智能板卡、交換機通信接口都可以冗余配置。
2、分散隔離
CAMS3000現場控制站的I/O板卡都是智能型板卡，他將現場控制信號有效的分散到每個智能I./O板卡，降低主卡的負擔，提高了板級運行狀態檢測和故障診斷能力。現場控制站內部采用CAN總線，取代了傳統的并行總線，有效隔離了板卡故障。每個板卡均有隔離電路，隔離來自通道的干擾源。
3、維護方便
①板卡帶自診斷功能
現場控制站內所有的板卡均帶獨立CPU,每個板卡周期性地進行自診斷。
②板卡帶狀態指示
系統中主卡及I/O板卡上有電源指示、故障指示、網絡通信等狀態指示。
③所有板卡帶電拔插
為了在DCS系統維護時拔插或更換故障板卡而不影響DCS系統的正常運行，系統中的所有板卡均可以帶電拔插。
CAMS3000系統現場控制站硬件結構

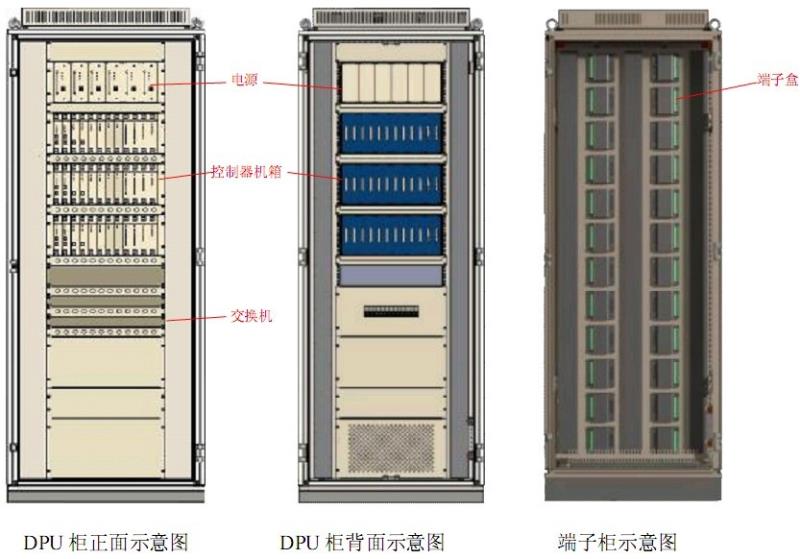

重慶工業自動化儀表研究所CAMS3000控制系統現場控制站內部結構示意圖：
典型的CAMS3000現場控制站物理結構為集中安裝的機柜式結構，包括現場控制柜外殼和現場控制柜內部組件兩個部分。現場控制柜中安裝有：
1、風扇組件：完成DCS控制柜中的通風和散熱。
2、電源組件：為控制器組件和I/O端子板組件提供電源。
3、控制器組件：完成CAMS3000現場控制站實時現場數據的采集和轉換的智能單元。
4、I/O端子板組件：完成與現場信號的連接。
詳細說明如下：
1、控制器組件（控制器機箱組件）
控制器組件安裝在DPU機柜正面的上部，它是控制網絡的中心，也是系統網絡和控制網絡之間的樞紐，是完成現場控制站實時現場數據的采集和轉換的智能單元。控制器組件上有兩個高速以太網接口，直接和系統網絡通信，控制器支持冗余配置；控制器組件底板自帶的控制系統為CAN總線系統，底板上帶有2個CAN網絡接口，用于擴展控制器組件用。
2、I/O端子板組件
在端子機柜的正反面均可安裝兩列導軌，機柜內一面最多可安裝24塊I/O端子板，一臺機柜最多可安裝48塊端子板。
3、電源組件
電源組件放在DUP柜正面的上部，為控制器組件和I/O板卡提供電源。
