等電位聯接在低壓配電設計規范GB50054-2011和低壓電氣裝置 第5-54部分：電氣設備的選擇和安裝 接地配置和保護導體GB/T16895.21-2011標準中均有相關規定，電氣設計中涉及等電位聯接的內容均需要遵循這兩個標準。
等電位聯結的作用
建筑物內電氣裝置實施等電位聯結(Equipotential Bonding)具有十分重要的意義，其主要作用有：
1、降低配電系統故障時的接觸電壓。
2、防止故障時由于各種原因(設計因素、施工原因、產品質量等)致使保護電器不能按規定時間切斷電源而造成的電擊危害。
3、防止自建筑物外通過配電線路或金屬管道引入故障電壓可能導致的危害。
4、降低外界電磁場引起的干擾，改善配電系統和電氣設備的電磁兼容環境。
5、對于爆炸危險環境，避免因電位差而產生電火花導致的危險。
6、降低因雷電引起的建筑物空間內各系統間或金屬物之間的電位差而可能導致的危害。
等電位聯結的種類
◆按作用等電位聯結可分為以下兩類。
1、保護等電位聯結：為了人身和家畜的安全而設置的等電位聯結，其主要作用是電路故障和雷擊時降低接觸電壓。
2、功能等電位聯結：保證配電系統正常運行的需要而設置的等電位聯結，如電子設備、數據傳輸電纜等，是為抗電磁干擾的需要而設置的。
◆按與接地的聯系等電位聯結可分為以下兩類。
1、接地的等電位聯結。
2、不接地的等電位聯結。
◆按作用范圍等電位聯結可分為以下三類。
1、總等電位聯結(Main Equipotential Bonding,MEB)：又稱保護等電位聯結，在建筑物配電線路引入處，將總保護接地導體(PE)、總接地導體連接到總接地母線(Main Earthing Busbar)或總接地端子(Main Earthing Terminal)，并與裝置外可導電部分(包括鋼柱、鋼梁、鋼筋等金屬構件和水管、暖氣管、空調管等金屬管道)相連接，如圖1所示。

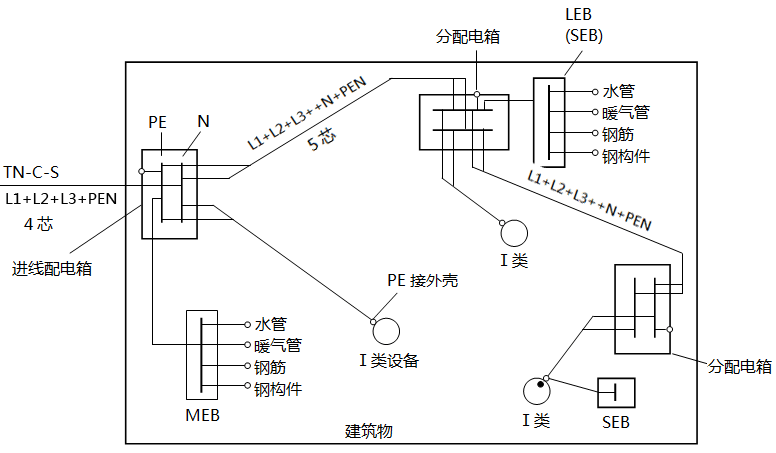

圖1 建筑物內等電位聯結示意圖(注圖中配電箱的相母排未表示。)
2、輔助等電位聯結(Supplementary Equipotential Bonding,SEB)：在局部范圍(如特定場所或用電設備)將人體可同時觸及的電氣設備的外露可導電部分(包括插座的PE導體)和外界可導電部分相互連接，以降低(乃至消除)不同導電部分之間的電位差。
3、局部等電位聯結(Local Equipotential Bonding,LEB)：對離MEB較遠的配電裝置，為降低故障時的接觸電壓，在該部位再做一次等電位聯結，方法和MEB相同。
IEC最新標準和我國正修訂的GB50054，已取消了“局部等電位聯結”這個名詞，淡化了“等電位聯結”的類別。我國電氣專家任元會認為，問題不在于名詞，其實質是配電線路進入建筑物處應做保護等電位聯結(MEB)；而在其他特定條件的局部范圍，需要把故障時的接觸電壓降低到安全電壓以下的，應再做一次等電位聯結，稱之為輔助等電位聯結(SEB)。
等電位聯結的設置
等電位聯結的設置應遵循：
1、建筑物內都應設置保護等電位聯結(MEB)；MEB應設置在配電線路進入建筑物處附近，與鄰近的外界可導電部分連接；當建筑物有兩回路或多回路配電線路引入時，每回路都應設置MEB，并互相連通。
2、下列情況還應設置輔助等電位聯結(SEB)：
①故障時不能保證按規定時間切斷電源，或者由于施工原因、產品質量或運行中設備、電線、電纜老化等因素導致不能按規定時間切斷者，應增設SEB以保證故障時接觸電壓降低到安全電壓以內(計算見《等電位聯接和接地的關系》內容)。
②電擊危險比較大的特殊場所(如住宅浴室、賓館洗浴間、游泳池)，爆炸危險環境，火災危險場所，活動受限制的可導電場所(如金屬罐槽內、鍋爐爐膛內等)及動物飼養房等，應增加SEB,以降低故障接觸電壓。
等電位聯結的實施
1、電氣裝置(包括防電擊類別為I類的配電箱、配電盤和用電設備)的外露可導電部分，通過PE導線的正確連接，即已經實施等電位聯結，不需要另外增加連接線，如圖1所示。
2、設置MEB可把建筑物內所有外界可導電部分連接到一起，并通過配電箱的PE母排與MEB的接地母排或接地端子相連接，就實現了全部可導電部分的“聯結”。
3、當故障點距離MEB較遠時，故障電流在該段PE導體上產生的電壓降可能超過安全電壓(交流50V或25V)，還需要在配電箱處或用電設備處補設SEB(或LEB)。
