變電站接地在低壓配電設計中屬于關鍵設計內容，我國電氣專家任元會在本文分享變電站接地連接方法和技術要點，供電氣設計人員參考和使用。
1、中性點“一點接地”
①兩臺及多臺變壓器，采用TN及TT系統時，其中性點應直接接地，但不應在各臺變壓器中性端子處[見圖1中的點(1)]實施接地，而應從中性點引出PEN母線到低壓配電柜，將兩臺(或多臺)變壓器的PEN母線連接在一起后，再取一點如圖1所示的點(2)進行接地。為適應引出饋線的需要，從點(2)設置一條PE母線。

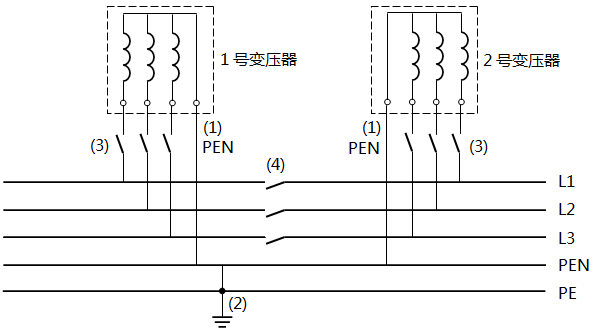

圖1 兩臺變壓器中性點接地方法
②從變壓器中性點引出的是PEN母線，即N和PE合并的狀態，與三條相母線并列設置，必須對地絕緣，并應同相母線靠近，通常設置在同一封閉母線槽內。
③從變壓器中性點到低壓配電柜這段線為PEN，即N和PE未分離，并不影響接出的饋線采用TN-S系統，從圖1看，從低壓配電柜起分別引出N導體和PE導體的連接方法，是TN-S系統。
④從圖1可知，由于PEN導體不允許插入任何開關電器，因此，變壓器引出線上裝設的電器、低壓柜的母聯[圖1中的(3)和(4)]裝設的開關或斷路器應采用3極，而不允許用4極。
2、同一變電站引出不同接地系統的饋線
同一變電站可以引出不同接地系統的饋線，包括TN-S、TN-C-S、TN-C、TT系統，如圖1和圖2所示，條件是任何饋線應滿足所采用的接地系統故障防護的技術要求，如建筑物內TN系統的故障切斷時間和等電位聯結、TT系統在規定時間內切斷故障回路的可靠性保證。
3、同一饋線接地型式的改變
同一饋線的接地型式還可變換，但應符合以下原則：
①TN-C系統可以變為TN-S系統，整條饋線稱為TN-C-S，如圖2中的L11饋線。
圖2 低壓配電系統接出不同接地方式的饋線
②TN-S系統嚴禁再變為TN-C系統，也就是說，PE導體和N導體已經分離，不允許再合并為PEN導體，如果再合并為PEN，就把前面的TN-S系統否定了，變成兩根并聯的PEN導體的TN-C系統。那種把和PE導體分開以后的N導體再做重復接地的做法，以及分開后的N導體再同PE導體或設備金屬外殼再連接的做法，是完全錯誤的。
③TN系統可以變成TT系統，如圖2中的L13饋線，通常稱之為局部TT系統。
④TT系統不可能變成TN-S系統或TN-C、TN-C-S系統。
⑤通用原則：PE導體和N導體一旦分離，不允許再合并；分開后的PE導體可以做重復接地和等電位聯結，但分開后的N導體嚴禁與地或與PE再連接，必須采用和相導體相同絕緣的導線。
4、局部IT系統的連接
廣泛應用于醫院手術室的IT系統，是從整個醫院的TN-S或TN-C-S系統取得的。如圖2中的L12饋線，在某一配電回路裝設1:1的安全隔離變壓器，其二次側任何一根導體不得與地連接。二次側被視為系統的起始點，即電源點，形成電源點不接地的IT系統，其已經同整個TN 系統隔離，形成一種獨立于整個TN系統之外的局部IT系統。
