1、不銹鋼晶間腐蝕試驗方法A作為篩選試驗
GB/T4334-2020中的不銹鋼晶間腐蝕試驗方法A-10%草酸浸蝕法(標準中最敏感的一種試驗方法)，既可作為奧氏體不銹鋼晶間腐蝕的篩選試驗，試樣在10%草酸溶液電解浸蝕后，在顯微鏡下觀察被浸蝕表面的金相組織(按GB/T4334-2008的表1、表2分類)。

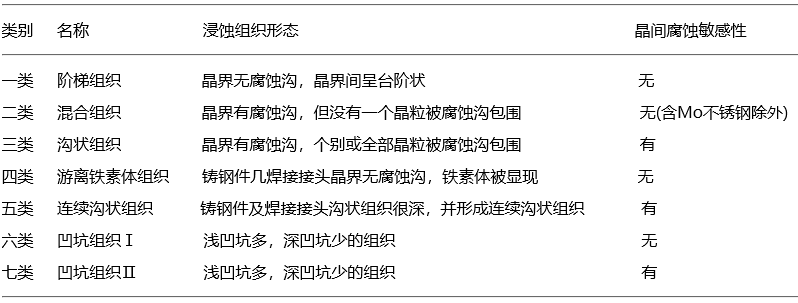

金相組織分類的意義為：“臺階”組織：晶粒間存在臺階，無腐蝕溝；“混合”組織：晶界處有腐蝕溝，但沒有晶粒完全被腐蝕溝包圍；“溝狀”組織：由碳化物組成，一個或多個晶粒的晶界完全被腐蝕溝包圍。具有“臺階”或“混合”組織的材料對晶間腐蝕是不敏感的，具有“溝狀”組織的材料容易發生晶間腐蝕。

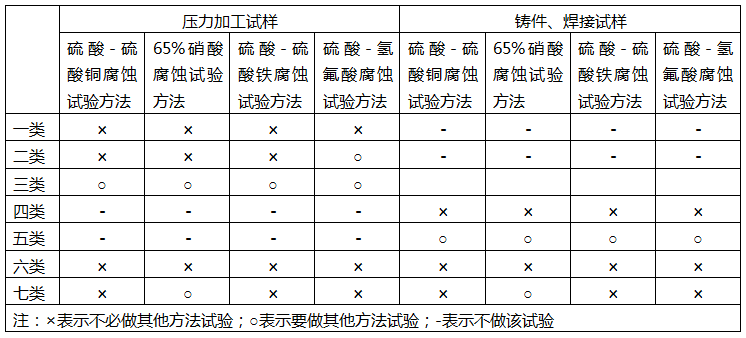

然后再按GB/T4334的表3(見下面的截圖)以判定是否還要進行不銹鋼晶間腐蝕試驗方法B、C、D、E等長時間熱酸試驗。焊接不銹鋼容器焊接試驗一般不采用方不銹鋼晶間腐蝕試驗法D(硝酸-氫氟酸法)，GB/T4334-2020也已經將方法D剔除。
不銹鋼晶間腐蝕試驗方法B、C、E的寬嚴、適用性、合格指標可分別查GB/T21433的6.9.1、表1、第9節。
2、不銹鋼晶間腐蝕試驗方法A作為獨立的試驗方法
在不允許破壞被測結構件和設備的情況下，不銹鋼晶間腐蝕試驗方法A也可以作為獨立的晶間腐蝕試驗方法。
不銹鋼晶間腐蝕試驗方法B、C、D、E屬于化學方法，而方法A為電化學方法，電化學方法具有簡單、快速、無損、易適用于現場的優點，在現代的材料腐蝕監測、檢測中扮演了舉足輕重的作用。
但不銹鋼晶間腐蝕試驗方法A是檢測晶間腐蝕方法中最敏感的一種，如果不看具體介質等，不銹鋼晶間腐蝕試驗方法A檢驗不合格即判廢，顯然過于嚴格，是不合適的。
