在工業生產中，物位測量的方式有很多種，有接觸式測量和非接觸式測量，選擇不同的測量方式要根據現場的測量介質和量程的大小等來確定。在石油化工、制藥、發電、冶金等行業中經常會遇到一些有蒸汽的工況液位測量，這是工業測量領域的一個測量難點。
某化工廠微粉事業部段種分槽，現場量程25米，內部帶攪拌器及加熱裝置，上料時有高蒸汽，如下圖所示，工作人員打開觀察蓋時，可以看到很強蒸汽冒出來。現場之前選用導波雷達液位計，但導波雷達易受測量介質腐蝕性、介質粘稠等因素的影響，測量效果不佳。

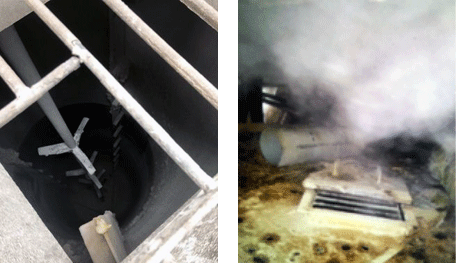

帶攪拌器及加熱裝置且蒸汽較大工況
后客戶選用了昌暉儀表自主研發的80G雷達物位計，使用后歷史趨勢圖如下，可以看出現場安裝的4臺80G雷達物位計在幾個上下料流程中，液位都能得到很好的測量。

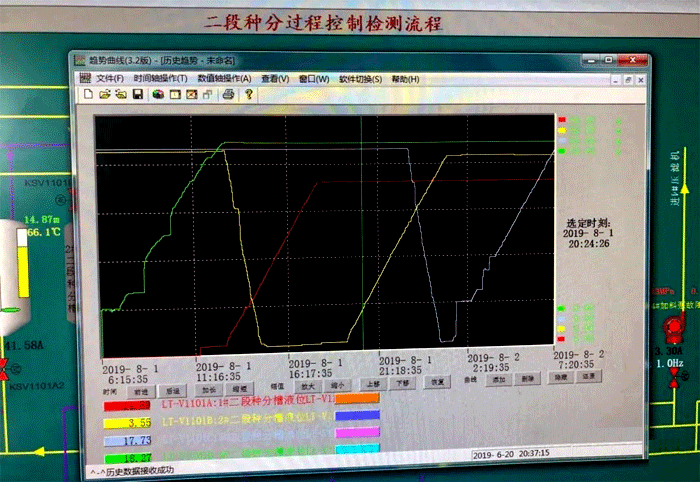

儀表歷史趨勢圖
有人問為什么在高蒸汽帶攪拌的工況下的液位測量一定要選擇80G毫米波雷達物位計？26G雷達液位計可以測量嗎？昌暉儀表工程師如是說：80G雷達物位計發射頻率較高，具有良好的穿透性，不受蒸汽影響；2°的發射角可以有效避免攪拌葉片的干擾；特有的回波跟蹤算法(回波鎖定功能)在高料位時避免讀到多重回波上。
而26G雷達液位計在高蒸汽場合，雷達波無法穿透蒸汽或者雷達波到達介質界面后回波被大大削弱，測量不穩定；另外26G雷達液位計發射角一般在20°以上，這樣雷達波很容易受攪拌葉片的影響，從而造成誤報；并且在高料位時，內部無蒸汽且量程較大，回波很強，很容易讀到多重回波。
所以在高蒸汽帶攪拌工況下的液位測量選擇80G雷達物位計可獲得很好的測量效果。
