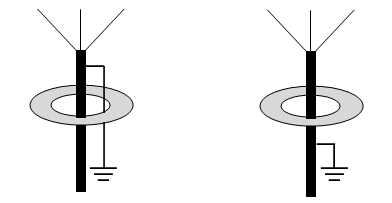

圖1 接地點在零序電流互感器
同時，由電纜頭至零序電流互感器的一段電纜金屬護層和接地線應對地絕緣，對地絕緣電阻值應不低于50kΩ。以上做法是為了防止電纜接地時的零序電流在零序電流互感器前面泄漏，造成誤判斷；經電纜金屬護層流動的雜散電流由接地線流入大地，也不與零序電流互感器匝鏈，雜散電流也不會影響正確判斷。
解釋
發生單相接地故障時，接地故障電流不僅可能沿著發生故障的電纜導電的外皮流動，有可能沿著非故障電纜導電的外皮流動。正常運行時，電纜導電外皮有可能流過雜散電流。在這種情況下，為了避免非故障電纜線路上的零序保護誤動，可將電纜頭與支架絕緣起來，將電纜頭穿過零序電流互感器的鐵芯，這樣流過非故障電纜外皮的電流與接地線中的電流相互抵消（指接線在CT上方），這樣就不會反映到零序電流互感器的二次側。
大家隨昌暉儀表一起來看看GB50169-2016《電氣裝置安裝工程接地裝置施工及驗收規范》，標準內容是這樣的：
4.10.5 當電纜穿過零序電流互感器時，其金屬護層和接地線應對地絕緣且不得穿過互感器接地；當金屬護層接地線未隨電纜芯線穿過互感器時，接地線應直接接地，當金屬護層接地線隨電纜芯線穿過互感器時，接地線應穿回互感器后接地。
