德國PILZ皮爾茲公司是自動化領域知名安全繼電器制造商，該公司安全繼電器在很多行業使用。昌暉儀表在本文對Pilz安全繼電器PNOZ s5的使用做簡單介紹。
1、安全繼電器PNOZ s5的外觀及接線端子介紹

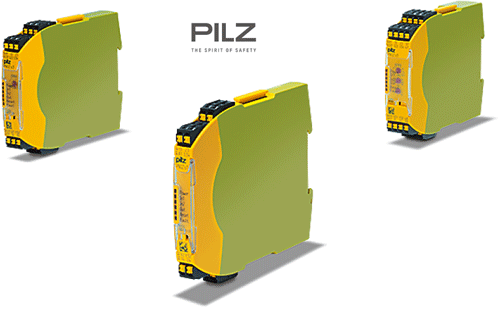

安全繼電器PNOZ s5屬于PNOZSigma家族，是具有延時功能的安全繼電器，它的外觀如下圖所示：
①模塊的上下各有8個接線端子，其中：
◆A1和A2是模塊電源的接線端子；
◆S11和S12是一組安全輸入通道的接線端子；
◆S21和S22是另外一組安全輸入通道的接線端子；
◆13/14是一組常開安全觸點，23/24是另外一組常開安全觸點，這兩組常開觸點是立即動作型(instantaneous)；
◆37/38是一組常開安全觸點，47/48是另外一組常開安全觸點，這兩組常開觸點是延時斷開型；
◆S34是復位信號的接線端子；
◆Y32是安全繼電器的輸出信號端子；
②中間部分有三個旋鈕，最上邊的用來設置安全繼電器的工作模式，下面兩個用來設置定時的時間；
③模塊中間靠左部分是6個LED指示燈，其中：
◆Power：模塊電源LED燈，電源接通時為綠色常亮；
◆In1：輸入通道1的LED燈，通道閉合時為綠色常亮；
◆In2：輸入通道2的LED燈，通道閉合時為綠色常亮；
◆Out：繼電器的輸出LED燈，當常開觸點閉合時為綠色常亮；
◆Reset：復位信號的LED指示燈；
◆Fault：故障信號LED指示燈，點亮?xí)r為紅色；
2、安全繼電器PNOZ s5的工作原理

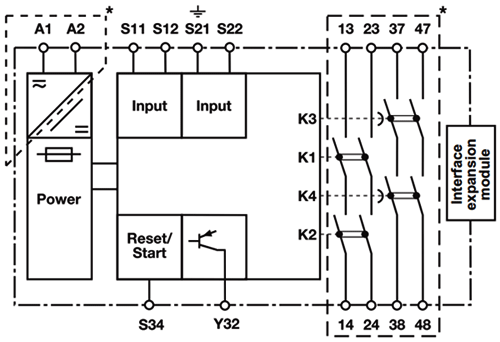

先來看下安全繼電器PNOZ s5的內部原理圖：
A1和A2是繼電器的電源接線端子，PNOZ s5有兩種電壓范圍的產品：
24V DC，訂貨號：750105,7511005和751185；
48-240V AC/DC，訂貨號：750135和751135；
S11/S12和S 21/S22為安全輸入通道，當兩路安全輸入通道都閉合，并且模塊A1/A2正常供電時，右側的四路常開觸點會閉合，此時Y32內部三極管導通，可向外提供24VDC電源，可連接到PLC的輸入通道；當安全輸入通道任何一路斷開時(比如按下急停按鈕或打開安全門)，立即動作型常開觸點(13/14和23/24)會立即斷開，延時斷開型常開觸點(37/38和47/48)會延時設定的時間后斷開；當安全輸入通道再次閉合時，如果模塊設置為[自動復位]模式，則四路輸出通道(13/14、23/24、37/38、47/48)將立即閉合；如果模塊設置[手動復位]模式，則需要給S34端子一個電壓信號才能復位；
3、安全繼電器PNOZ s5的工作模式及復位方式
安全繼電器PNOZ s5的中間最上方的旋鈕可以用來設置模塊的工作模式及復位方式，如下圖所示：
①工作模式包括兩種：左側的"In2+"表示不帶觸點間短路檢測；右側的"In2-"表示帶觸點間短路檢測；
②每種工作模式下，都有四種復位的方式，如下圖所示：
4、安全繼電器PNOZ s5的定時設置
PNOZ s5可以設置時間來控制觸點37/38和47/48延時斷開。
定時時間=時間值×倍數；
時間值是旋鈕t[s]的指向的時間數值，單位為：秒；
倍數是旋鈕n指向的數值；
舉個例子：假設t[s]選擇30，n選擇10，則定時時間=30×10=300s，如下圖所示：
好了，關于Pilz安全繼電器PNOZ s5的使用說明就先介紹這么多，如果大家感興趣昌暉儀表后續會介紹具體使用例程(比如怎么接急停按鈕等)。
